新築一戸建て建設中のお客様へ


家造りは、一生に一度の大きなお買い物、失敗できない選択の数々です・・・

エアコン工事は クールプランニング の
      お客様のご要望に合わせた フルオーダープラン にて!

         airconditioning installation works COOL PLANNING

エアコン工事では
ちょっとした気配り、心配りの施工が
エアコン本体や 部材類の寿命を大きく左右します。


弊社では
ワンランク上の工事品質をご提供する為、 エアコン取付けで失敗しない為に
まずは取り付け工事前に 現場下見をお勧めさせて頂いております。

外構工事まで ご新居がすべて完了した時点で
エアコン工事の 下見ご訪問に お伺いさせて頂き、

○ 外壁穴あけ 工事
○ 室内機、室外機 設置場所 のご相談

3階高所作業
○ 隠蔽配管(先行配管工事)

○ エアコン用コンセント位置の変更 等の特殊工事のご相談も可能です。

経験豊富なスタッフが事前下見をさせて頂くことで
詳しいお見積り金額の御呈示 と 作業時間
お引越し日に合わせた工事日時を打ち合わせさせて頂きます。

 *下見ご訪問には 地域別に 出張費 をお願いしております。
  (下見出張費:5,000円〜10,000円)


東京・世田谷、神奈川・横浜・川崎エリア、埼玉、千葉でエアコン工事でお悩みのお客様に!
素敵なデザイナーズハウスならではのお悩みに フルオーダー のエアコン工事でお応えします。
その他 地域のお客様もまずはご相談ください。

エアコン保管サービス(室内機 室外機セット)は  1台:1日200円で承ります。


デザイナーズハウス、注文住宅の
エアコン取り付け工事は是非ご相談ください!

エアコン機種 設置場所をご検討中でしたら是非一度ご相談ください!

@ 室内機(寸法)選びと設置の注意点
1)穴あけ工事    (壁内の 筋交い柱間柱通し柱 への配慮)
2)カーテンレール (カーテンボックスへの配慮)

3)コンセント位置  (電気工事前でしたらコンセント設置位置のご相談もさせていただきます)
4)隠蔽配管     (いんぺい配管)用の先行配管工事も可能です

5)排水勾配の配慮 (室内機は レジオネラ菌 の温床となります)
6)お部屋の広さ、窓の数、直射日光 の当たり具合(南向きのお部屋) ・・・等

ご自宅の構造+立地環境 に合わせた

エアコン機種選択
室内機取り付け位置 コンセント位置 をご相談させていただきます。
A 室外機(寸法)選びと設置の注意点
1)室外機前面(送風面)に20cm以上のスペースを確保できること
2)室外機コンプレッサーの騒音,振動 への配慮

3)室内機3F→室外機1F 等の 【立ち降ろし配管工事】 が可能なこと
4)2段置き金具 壁面金具 屋根置き金具 等の架台設置が可能なこと

5)室外ダクトカバー(エアコン配管化粧カバー)の必要性と費用
6)コンクリート製の専用ブロック(BM)の使用

7)スリーブ(穴)の隙間埋め防水処理、害虫侵入対策 等々

室外機送風面に十分なスペースが確保できないと
熱がこもり ショートサーキット(ショートサイクル と云う
オーバーヒート状態になり
室内機から冷風が出ない症状が起きます。


お隣宅への配慮 雨天 雪 直射日光の当たり具合
ベランダの物干し等も考慮して、室外機取り付け位置をご相談させていただきます。

こだわりの 室外工事例 こちらも是非ご覧ください。



B ☆ 一戸建て住宅 穴あけ工事 の基本知識 ☆
一戸建て住宅の 『木造穴あけ』作業には、豊富な建築知識と細心の施工技術が必要です
    (壁内埋設されている 断熱材、柱、電線、TVケーブル セキュリティケーブル類にも配慮します)

 (1)躯体の耐久性に関る 通し柱、間柱、筋交い、補強柱 ・・・等を損傷することなく穴あけ作業をするには
    【建物の設計図】 【壁内センサー】の使用を補足としながら、熟知した建物構造上の認識が必要です

 (2)傾斜屋根、雨樋、軒、出窓、雨戸のシャッターボックス、給湯機(エコキュート)、外灯、物干し竿金具 など
    外壁穴あけ工事の障害となる
    様々なモノに配慮して、室内から室外へ排水勾配を考慮した穴あけ作業を施します

2×4工法(ツーバイフォー パネル工法)は
名前の由来となっています45mm×90mmの角材と、
900mm×1800mm (もしくは半分の450mm×1800mm)の基本パネルの構成で
壁面構造は仕上がっています。
その為、壁の入隅、出隅から採寸して上記寸法付近の 穴あけ には注意が必要です。

もっと詳しい建築用語はこちらをご参照ください 建築用語 基礎知識


筋交い柱 躯体参考写真
(室内機の右下 もしくは 左下 にスリーブを開ける場合筋交い柱が殆ど干渉します)

その他、 一戸建て住宅では


エアコン用の穴や、 換気口などから 害虫(ゴキブリ、ムカデ、など) が出てくるという報告もよく聞きます。

排水ドレンホースに カナブン が入って(詰まって)大量の水漏れ がおきた と云う事例もありました。

発泡ウレタン を注入して エアコンの穴 周辺の 壁内隙間 を埋める。
排水ドレンホースに エアカットバルブ防虫ネット を付ける。等の対策がお薦めです!

カナディアンハウス(2×6)等の輸入住宅、ログハウス、ペンション
などの天井高、吹き抜け位置へのエアコン取付けも対応可能です。

高気密、高断熱住宅でのエアコン取付けには
発砲ウレタンと エアカットバルブを、

高層マンション等の強風場所では
排水に塩ビ管の使用とエアカットバルブを、

塩害地域 のエアコン取付けには
室外機部品に 防錆スプレー を使用しております。

(上記はオプションとなりますので費用はご相談ください)


一戸建て エアコン工事風景

クールプランニングの工事風景をご紹介します。

インスタグラム でも 一戸建て工事 ご紹介しております!
https://www.instagram.com/p/BU9XPLNAn_o/

https://www.instagram.com/p/Bl5g1nUniak/

https://www.instagram.com/p/Bg8q7jmBHFy/

https://www.instagram.com/p/BWo9a69B-AP/

https://www.instagram.com/p/BmzcW01nPJ_/







一戸建て住宅の天井に
照明(ダウンライト)を追加するコトも可能です!

その他
○ 浴室暖房乾燥機
○ ホームシアター用のスクリーン取り付け

○ 天井埋め込み式サラウンドスピーカー

の設置も可能です。

天井裏配線工事 のお見積りには
必ず下見が必要となりますので まずはお気軽にお問合せください




■ 一戸建て エアコン工事 同業他社は やりたがらない、できない 施工例を まとめてみました!
左壁、右壁 穴あけ工事 + 室内ダクトカバー施工  ((カーテンレールの干渉も考慮する必要があります))
左壁穴あけ工事

三菱電機 霧ヶ峰 ZWシリーズ

左壁とカーテンレール との間隔 が室内機 横幅 ギリギリ です。
 通常使用している コーナーカバーを使用する スペースもありません・・・

今回 左壁穴あけ 特殊穴あけ工事 にして
ウォールコーナー部材を使用せず
平面90度コーナー部材 を使用して 仕上げました!

左壁穴あけ工事

パナソニック Xシリーズ 排気ホース付きエアコン

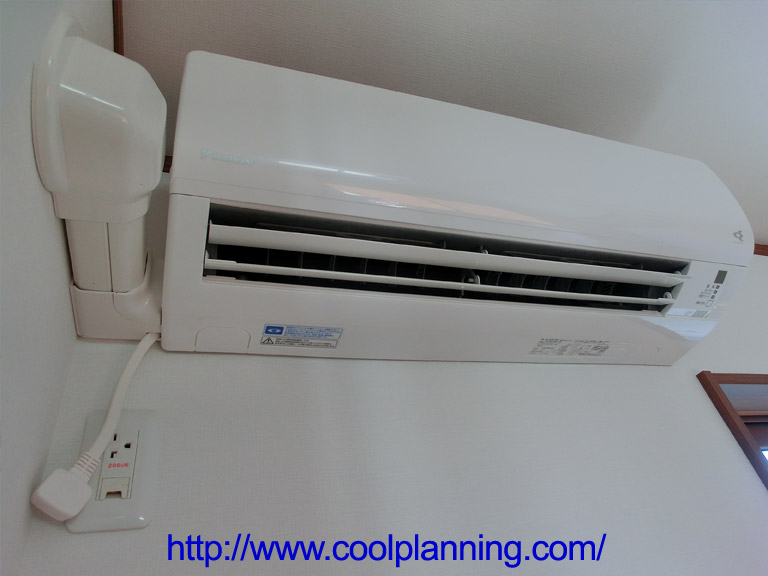

左壁穴あけ工事+室内ダクトカバー施工

屋外の照明との干渉を避けるため 少し下に穴あけをしています。

右壁穴あけ工事

コンセントがある壁面に 室内機を据付けないで
縦長のお部屋に 遠くまで風が届く位置に取り付けたい との
ご希望でした。

右壁穴あけ工事+室内ダクトカバー施工

カーテンレール ギリギリの 繊細な 施工技術 をご覧ください!

同業他社では
まずこの位置に 取り付けはできないと思います!

しかも
ダイキン うるさら7 加湿ホース付きエアコン
 です。

標準付属の 200Vコンセントコードの長さ
足らない場合には こちらの商品をお勧めしています。

パナソニック WH4931WP

右壁穴あけ工事

屋内側
室内機 右壁穴あけ工事 + 室内ダクトカバー施工

左写真の様に仕上げるには 室内機横幅寸法+7cm 以上必要となります!
屋外側
単三電線 、TV同軸ケーブル等 屋外 引き込み配線が集中する
絶妙な箇所へ穴あけしました。

意図する位置に穿孔できると
 室外側の化粧カバーも見た目良く 真っ直ぐ降ろすことができます!

失敗が絶対に許されない エアコン穴あけ工事 では
豊富な 建築構造知識 も併せ持つ作業員でないと
安心して任せることはできませんね!
3階建て 新築一戸建て 先行配管工事(建築途中)
3階のエアコン取り付けが
高所難工事になることが予想されるとのことで
建築途中の 先行配管工事からの依頼をいただきました。

火打ち梁 が写っていますね。

建築途中の段階で
仕上がり状態をイメージして 穴あけ工事 先行配管 を施しました。

スリーブ内部
は 排水が溜まらないように
下り勾配 に留意しているのをご覧頂けると思います。

一戸建てでも マンションでも 排水勾配 に配慮しない工事では
室内機 ドレンパンに 70パーセントの確率で
レジオネラ菌 が生息しているらしいです!
ご新居完成

クロスが貼られ カーテンポールが設置されています。

竣工後、スプリングベンダー を使用して エアコンを取付けます。

3階 天井高 では 火打ち がある場合が多く
穴あけ位置を決めるには
建築知識 が豊富な エアコン業者を選ぶ必要があります!
3階建て 一戸建て工事 (室外機 2階バルコニー設置)
1階 駐車場から 3階へ ハシゴをかけて 高所工事をしています。

高所には 高圧電線 があったりするので作業は大変です
カーポート上でのエアコン工事

どうしても作業スペースを確保できないときには

ご自宅、もしくは お隣のお宅の カーポート の上へあがらさせて頂き

取り付け工事をさせていただくこともございます。

これも、普通の業者は まずやらない工事ですね・・

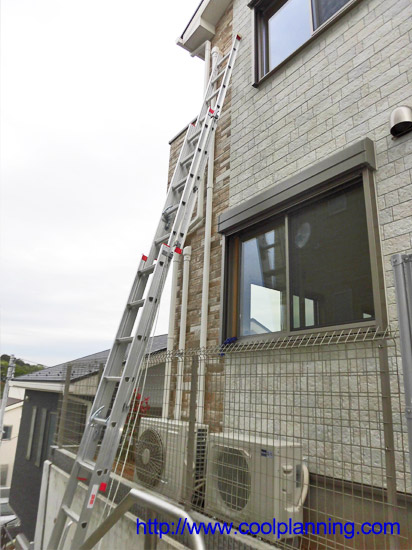

平地ではない地面からの 高所ハシゴ工事
階段 途中から ハシゴをかけて

取り付け工事をすることもございます。

高所作業車(バケット車)

入るコトができない場所では
工事ができない業者が多いです。

こちらの現場は
足元が急坂 (傾斜)になっている位置から
3階へハシゴをかけています。

施工前に下見ご訪問させて頂きましたので
防振ゴムと コンクリートブロック を
準備して工事に臨むことが出来ました。

不安定な足元からハシゴを立てての高所難工事、、
安全ストッパー もしくは 傾斜作業用のブロックを準備していないと
受注することはできません。

こちらも 急坂の傾斜道路から ハシゴをかけての作業風景となります。

さらに ちょうど 樹木が邪魔になって作業は困難でした。

しかしもっと作業し辛いのが
室外機置場の隙間スペースが 35cm しかない点です。。

50Kgほどある室外機 (2分4分配管仕様)を
35cmのスペースに運搬 設置するだけでも大変です。

外壁化粧段差(幕板) 室外ダクトカバー(室外化粧カバー)
1階と2階 との境に 幕板 と呼ばれる 化粧段差 があるお宅での
エアコン工事です。

この外壁段差は エアコン工事にとって厄介なもので
通常の業者は 蛇腹 ジャバラ (フリーコーナー) 部材を使用することが多いです。

しかし、ジャバラ は 経年劣化 も早く 見た目も 良くないので
弊社では できるだけ使用しないようにしています。
室外ダクトカバーを まっすぐ下まで降ろすために
穴あけ位置にも 留意しました。

絶妙な 穴あけ位置 にするには
建築知識 にも精通した 本物のエアコン工事技術者でないとできません!

一戸建て予備知識 こちらのページもご参照ください
工務店の エアコン穴あけ工事 後のリスク
今回 幕板段差 の厚みがあった為
イナバ電工 SCF を4つ使用

寸法計算をして、立体的に仕上げました。

他社との 施工能力の違い をご覧いただけたらと思います!





■  雨樋 内側配管 工事
エアコン工事にとって 屋外設備 (ガスメーター、給湯器、外灯、雨水ます) は

室外機設置に邪魔になることが多いのですが 特に 雨樋 は悩ましい存在です。


左写真のように 通常のエアコン業者は
雨樋の 外側から廻す配管 にします。

理由は簡単!
雨樋の 内側 を通す配管 は手間がかかるからです。

外側配管は見た目によくないですね。
ジャバラが劣化してボロボロになっています。

弊社では美観を優先して 雨樋の内側 を 通します。

雨樋の形状に合わせてカット! 僅かな隙間は
雨水が入らないように シリコンコーキングで埋めています

バルコニー下からの
排水 雨樋 をかわしています。
雨樋との接点は
防水 シリコンコーキング
(ホワイト)を施します。

斜め角度の外壁面も カバーをカットして丁寧に仕上げます。
上の4枚は  室外機を 手前に置くのではなく
 駐車場の 奥の方(端の方)へ 室外機を並べて置きたい。 とのご希望でした。
屋外水栓 をかわした後、 雨樋の内側 を通しています。

外壁の色に合わせて 室外ダクトカバーの色を変えている点にもご注目頂きたいと思います。

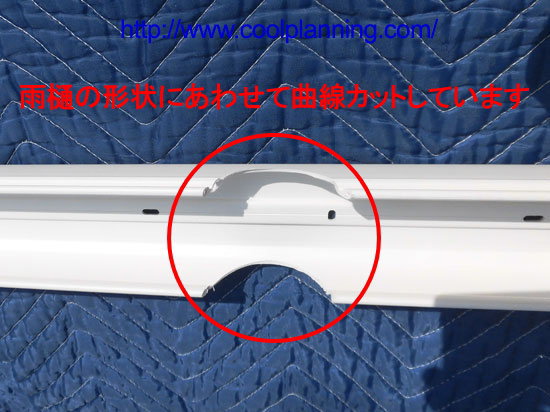

COOLPLANNING  では 雨樋の形状 に合わせて
化粧カバーを上手に 曲線カット できる 技術力 があります!





■ 壁内 柱 の位置確認のための建築平面図面 と 周辺が判断できる室内外写真
新築一戸建て住宅
新設 取り付け3台のご依頼です。

左写真は 打ち合わせ中に
お客様から添付送信いただきました
取付資料です。

下見にお伺いさせて頂かなくても
室内、室外機の設置位置、
コンセント位置、外壁色、
幕板段差、雨樋位置
 等が良くわかりました!

1F 2台
リビング:ダイキン AN71LRPJ (2分4分配管)
和室:パナソニック CS−X281C2

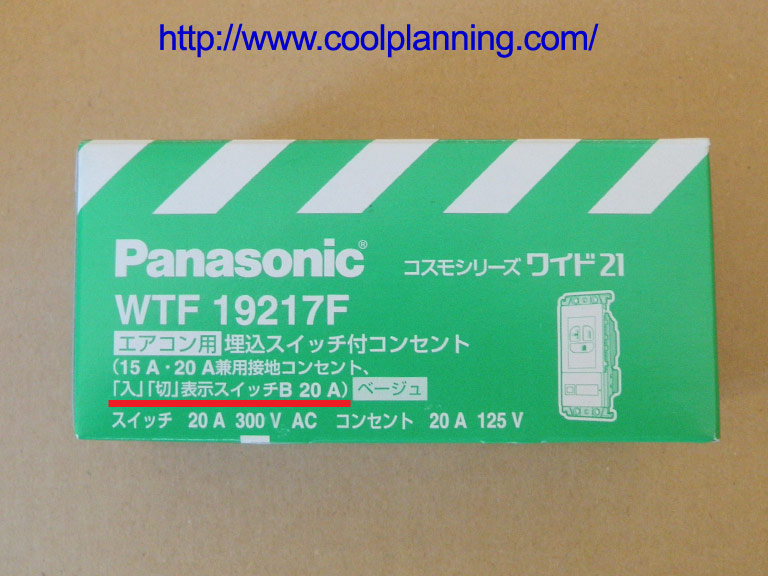

コンセントに 電源の 入 切 スイッチ
が付いている 商品に付替えました。

省エネ 待機電力 カットにお薦めです!





■新築一戸建て住宅 コンセント移動
天井高のリビング
窓の上へ 室内機取り付け依頼です。

コンセントの位置が低い為、
室内機 コンセントコードの長さが足りません。

まずは、コンセント移動できませんか?
とのご相談でした。

このようなお客様のご要望には ハウスメーカー(工務店)は
まず対応してくれません。

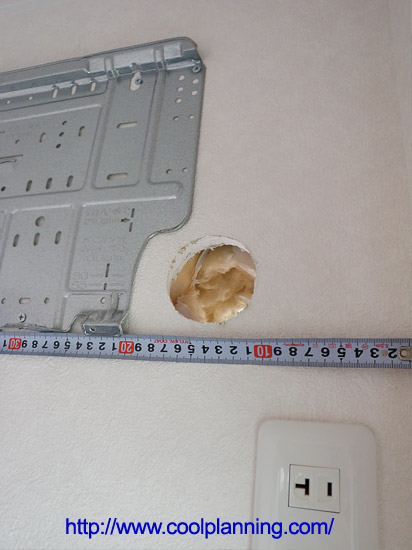

壁内センサー(壁裏センサー、下地探知機)
で 壁裏の 電線 等を 調べ
既存コンセントの真上へ エアコン用コンセントを移動 しました。

天井高の為 火打ち梁 が設置されています。
しっかりとした建築知識 による 穴あけ工事も重要です。

ダイキン うるさら7 加湿ホース付きエアコン

ご想像以上に この室内機は大きく重いです。
室内機の奥行き寸法と ルーバー(羽根)の大きさ、可動範囲に注意が必要です。





■新築一戸建て エアコン用コンセント 電源確保の妙案

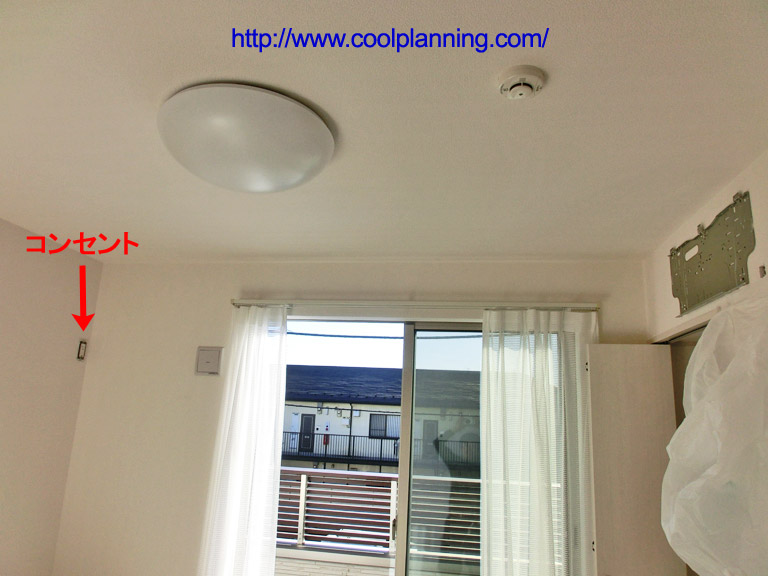

新築一戸建て
部屋の左端にエアコンを取り付けずに
右側 クローゼットの上へ 室内機を据付けられませんか?
とお問い合わせ頂きました。

左側コンセントがある位置には

天井まで届く本棚 を置きたいとのことです。

打ち合わせの当初は
電線を延長して 室内 モールカバー を付ける予定でしたが

建築図面を見ると クローゼット の後ろには 隣部屋のクローゼットが、

そこに地デジ 分配器用 のコンセントがあるではないですか!

そこで、今回
室内機の真後ろに小さな穴をあけて コンセントコード を通し
こちらのコンセントをエアコン用電源としました。

冷媒管は 左壁穴あけ工事 にして室内ダクトバー施工にて仕上げています。

仕上がり写真
今回のような 妙案がご提案できて
お客様のご要望にお応え出来た時には本当に歓びを感じます!






■新築一戸建て 左壁/右壁 穴あけ 工事

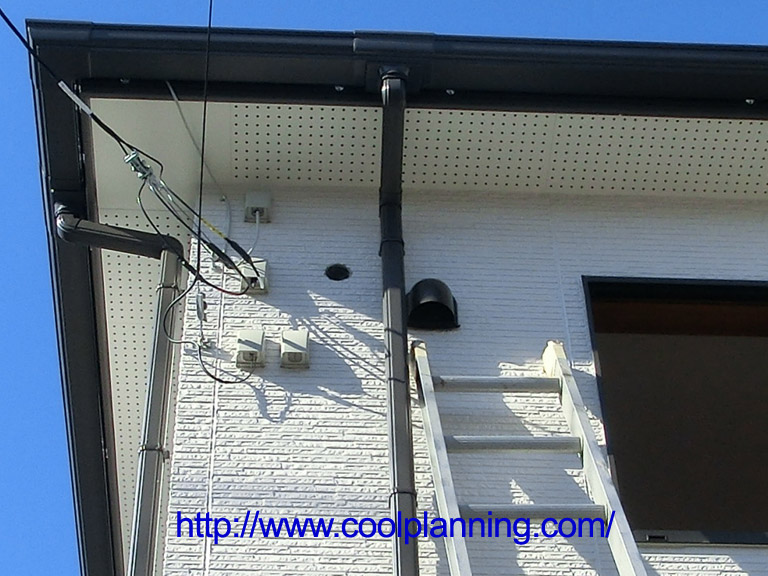

一戸建て 2階 エアコン穴あけ工事

室外側: 電線(単相3線式)引込線、TV同軸ケーブル、NTT電話線、換気口、雨樋

室内側: 壁内の柱 等を避けた 絶妙な位置に

排水 下り勾配 を付けて 左壁穴あけ工事(穿孔)を行いました。

新築一戸建て
筋交い柱等 総合的に考慮した位置に据付 左壁穴あけ工事

エアコンカバー(室内、室外配管カバー)
パナソニック電工製 すっきりダクト 色:ホワイト 仕上げ


室外側も ホワイトとブラウン 2色 を使用して仕上げております。

 ○左壁、右壁 穴あけ工事
 ○室外エアコンカバー 2色仕様
 共に施工前の 下見訪問(有料) が必要になります。





■筋交い柱 (brace:ブレス)
筋交い柱 エアコン穴あけ工事

木造住宅の壁面には
455mm、910mm 間隔に 柱(角材) が入っていることが多く

在来工法住宅 では

壁面強度を上げる為 斜めに 筋交い柱 がある設計が多いです。

今回も 室内機指定位置には
X の文字のように両サイドからクロスに
筋交い柱(鉄骨ブレス) が入っていました。

右上写真に写っている黒い鉄筋 筋交い(brace:ブレス)です。

ブレスは エアコンの穴あけ位置 に干渉することが殆どで
最新の 壁内センサーでも明確に感知できない場合が多い為、
お客様にはブレスが入っている位置が明記されている建築図面をご用意いただき、
今までの施工経験と照らし合わせながら慎重に作業いたします。


下記 住宅メーカー
新築一戸建てのエアコン取付工事は特に注意が必要です!

ダイワハウス   免震住宅 xevo(ジーヴォ)     鉄骨ブレス 有
セキスイハウス 粘弾性制震システム「シーカス」  鉄骨ブレス 有





■たすき掛け ダブル筋交い柱
筋交い柱が X字(たすき掛け)に入っている壁面は 最良となる 穴あけ位置 を特定するのが非常に困難です。
経験値が多くても ルーティン通りにはいかないところが難しいですが お客様の大切なご自宅を傷つける訳にはいきません!

コンセントを外して 壁内の様子を覗くことが出来れば 筋交い柱 の位置を おおよそ確かめることもできます。
コンセント右

コンセント右

コンセント左

コンセント右

コンセント確認不可





■三菱電機 ムーブアイ MSZ-ZW718 (単相200V/2分4分配管)  新築一戸建て 左壁/右壁 穴あけ 工事

東京都世田谷区 新築一戸建て エアコン5台 取付工事依頼です。
奥さまに許可を頂き エアコン工事とは関係ない写真も少し撮らせていただきました。

高級住宅街にお住まいの素敵なご夫婦は 心もお住まいも広く とてもお洒落でした。
自家菜園は無農薬でメロンも植えてあるそうです!


リビング エアコンお取り付け工事風景
右壁に穴あけ工事 をして室内ダクトカバーを施しました。


穴あけ工事の後には
スリーブ隙間埋めに 発泡ウレタン を使用しました。

気密性、断熱性、を上げ
隙間風、害虫の侵入
 を防ぐ効果があります。
お住まいのお客様にお勧めです!


発泡ウレタン メリット デメリット

中央と右側の写真は 和室に取り付けたエアコンの写真です。
内壁の穴あけ工事をしたら 電線(Fケーブル)が写真のように波打って設置されていました。





■パナソニック コーナーエアコン

Panasonic : CS-PV406A2 (コーナーエアコン)

コンセントから天井までの高さ 30cm、
入隅からカーテンレールまで距離が 87cmの
設置場所に コーナーエアコンを取り付けている写真です。





■RC構造住宅 (室外 幕板段差 施工例)

RC構造 3階建て 新築一戸建て住宅  エアコン工事 【室外】の写真です。

1階は診療所にされていました。

【室内機2F→室外機1F 地面置き】 立ち降ろし配管工事

一戸建て外壁の2階と1階の間には 幕板 と呼ばれる 段差 がある場合がございます。

その場合 弊社では ジャバラ(フリーコーナー)は 極力使用せず
写真のように 段差に沿う様に ダクトカバー部材を組み合わせて施工いたします。





■2本並んでの室外ダクトカバー(エアコン用 室外化粧カバー)
2本並べての 室外ダクトカバー施工は
排水方法にもテクニックが必要になります!





■ 既設 室外機 移設工事  (壁面吊り金具+塩ビ管施工)
室外機 移動工事依頼

一戸建て ガレージ(カーポート) にある既設室外機を
壁面金具吊り設置 にして床面積を広くしたい。とのご依頼です。

右側の 室外機は ダイキン うるるとさらら

加湿機能付きエアコン 重さは約50Kg


2台の室外機の大きさは勿論、
配管接続の為のスペース、
排水勾配のコトも考慮して
壁面金具の 縦、横 の位置を決めます!

室内機、室外機 から出る 排水を
塩ビ管(VP管)  にて 1本にまとめて 駐車場外に
流すようにいたしました。


室外機を 壁面吊りにすることで
枯れ葉 等のゴミも 室外機周りに溜まらなくなりますね!





■新築一戸建て住宅 タイル外壁 穴あけ工事
  【 新築一戸建て住宅 】
タイル外壁 穴あけ工事 風景

真夏の工事だったので
汗だくで、立ち眩みしそうになっています・・・

タイル外壁 / レンガ外壁 では
エアコン穴あけ工事が出来ない業者が多いようです。

ネットで安さを売りしている 技術力が乏しい会社では
周辺タイルを割ったりするので業者選びは慎重にしなければいけません。

左写真 ここでは 45度のコーナー部材を2つ使い
斜めの部分のカバーの長さを
     三角関数 にて計算しました。

1辺が37cm の垂直二等辺三角形ですので
斜めの部分のダクト長さは
37√2 = 約52cm で計算して切りました。

タイル外壁では カバーを固定するのに
コンクリートビスの下穴をあける必要があります。

予め 計算によって必要となるダクトの長さが判っていると
不必要な下穴をたくさん開けなくて済みますネ。

ココで
知っ得!エアコン知識の Q、17 の 答えです!

1辺が 8cm の正三角形の面積は・・・
正三角形の面積を求める公式

S=A2 ×√3 / 4  (A = 正三角形1辺の長さ) により

16√3 = 約 27.7cm2 です。


ホワイトのタイル外壁には
ホワイトの室外ダクトカバーが合って綺麗ですね!





■リノベーション住宅 タイル外壁 穴あけ工事 /  ガスエアコン(TESエアコン)付け替え工事

リフォーム一戸建て住宅 / リノベーション一戸建て住宅
タイル外壁 で 半地下部屋 がある渋谷区のお宅でした。

以前は隠蔽配管仕様にて ガスエアコン が取付けられていましたが
今回の新設では 隠蔽配管を再利用せず、タイル外壁に新たに穴をあけるプランにて施工しました。

ガスエアコン(TESエアコン)からの買い替え工事、付け替え工事(隠蔽配管仕様) でお困りのお客様は大変多いです。

室外作業をするため境界の柵をはずして
室外ダクトカバーを雨樋の内側を通したりと 思いの外 時間がかかる工事となりました・・・

1本の 室外ダクトカバーに 2台分の配管を納める仕上りとしました
 隠蔽配管工事 施工例

マルチエアコン(室外電源) から
通常のルームエアコンの付け替え工事 弊社にご相談ください!





■2系統合流配管工事 (2台分のエアコン配管を1本のダクトカバーに納める) 特殊施工

一戸建て施工例(1) カバーサイズ77mm  アイボリー

現役の電気工事屋さんからご依頼頂きました。
大切な我が家のエアコン工事は技術力とプライドを持った方に付けて頂きたかったと仰っていました。

室外機を2階バルコニーに置きたくない。 とのことで 窓上にダクトカバーを這わしています。
排水はスリーブから下向きへ 塩ビ管(VP管) にて施工しています。

2台目の エアコン穴あけ位置と 室外ダクトカバーが通る位置を計算して穿孔。
途中から2台目の配管を合流しています。

幕板 にも配慮して  室内機2階→室外機1階の 立ち降ろし配管 ×2台
1本のカバーに2台分の配管を納めることに成功しました。

雨樋の内側を通してある施工にもご注目頂きたいと思います。



一戸建て施工例(2) カバーサイズ80mm  ホワイト

こちらの新築のお宅では 室外機を1階 玄関正面の 目立つところに置きたくない。 とのことで
室外機は 2階 バルコニー設置にしています。

スリーブから 冷媒管、電線は上へ 排水ホース(ドレンホース)と換気ホースは下向きへ降ろしています。

写真のような 換気ホース付きエアコン に対応した 壁面カバー もありますが
将来の付け替え工事の汎用性も考慮して 今回そちらの部材は使用しませんでした。

排水ドレンホースは 雨樋に穴を開けて 通しています。
そうすることで 夏場 駐車場の コンクリートが水浸し になることを防ぎます。

雨樋に穴あけする際は 大雨の際に雨水が逆流しない高さ、汚水管には絶対穴あけしない(悪臭対策) などの注意も必要です!



マンション施工例(1) カバーサイズ80mm ホワイト

既設エアコン付け直し依頼 と共に
隣部屋の内壁に穴を開けて 2台分のエアコン配管を 1つのスリーブ(穴) に通しています。

カバー内部でも 2本の排水ドレン勾配に配慮しないと 水漏れがおきてしまいます。
排水ドレンも冷媒管も 無理に曲げたり、力づくで押すと潰れてトラブルがおきます。



マンション施工例(2) カバーサイズ80mm ホワイト

2台とも 日立:白くまくん
隣部屋に配管を通して 途中から配管合流 1つのスリーブから 2台分の配管 を室外へ出しています。



マンション施工例(3) カバーサイズ80mm ホワイト

こちらも隣部屋から来る配管を合流させ 足元のスリーブ下部スリーブ(穴)から 2台分のエアコンの配管を出しています。

2台分のエアコン配管を スリムなカバー1本に納めて美観にこだわりたい。  そんなお客さまに是非お薦めです!

しかしながら 2台分の 配管(冷媒管、断熱ドレンホース、電線) を1本のダクトカバー内に丁寧に納めるのは容易なことではなく
相当な 研鑽を積んだ こだわりのある職人の技術力のみが可能とさせます。

♪ これは自分にしかやれないこと
   他の誰にだってできやしないんだ

    米粒ほどのプライドを ダイヤのように光らせて!
B’Z 【F・E・A・R】



こだわりの 室外工事例 こちらのページもご覧ください!



  トップ メインページ COOLPLANNINGご案内 プライバシーポリシー ご注文前にお読みください ご注文・お問合せ

Copyright(c) COOL PLANNING. All rights reserved.
