 法人様エアコン工事例


らーめん 小国様 から 業務用パッケージエアコン 天吊り の取り付け工事のご依頼を頂きました。

らーめん小国
 (おぐに)
住所: 〒182-0012 東京都調布市深大寺東町8丁目25−11
電話:042-487-3841 定休日:木曜日

アド街ック天国 調布 深大寺 2010年10月2日(土)放送
18位で紹介されていました 超人気繁盛店です!
http://www.tv-tokyo.co.jp/adomachi/backnumber/20101002/9950.html

三鷹通り と 東八通り との信号
JAXA (航空宇宙技術研究所)の近く
調布駅からのバスを使用する場合には (航研前)が最寄です 。

店内に入るとまず 有名芸能人のサイン色紙の多さに驚きます。

個人的には 味噌チャーシューメン と 餃子 がお薦めです!
チャーシューも餃子もお店の手作りだそうです。
業務用パッケージエアコン 天吊り仕様

既設エアコンの 付け替え工事
ダイキン パッケージエアコン 型番号:SZZU140CA  室内機:FUP140BA
天吊り スカイエア EcoZEAS 5馬力シングル 自由形ワンダ気流
三相200V  3分5分配管仕様

電動リフト を使用 室内機を設置しています。
左写真に 写っているのは
冷媒管を曲げる為の道具 ベンダー です。

5分の配管 を潰さずに 直角90度に曲げるには絶対に必要不可欠なツールです。






業務用パッケージエアコン 天カセ 付け替え工事の注意点 & ガスチャージ(冷媒補充)の注意点
年間を通して毎日使用される 業務用エアコン(パッケージエアコン)

弊社は ご家庭用ルームエアコン工事 専門業者ですが
飲食店や オフィス、 美容室 などの天井に設置されている
パッケージエアコン 天カセ の付け替え工事 や ガス補充(冷媒チャージ) のご依頼をいただくこともございます。

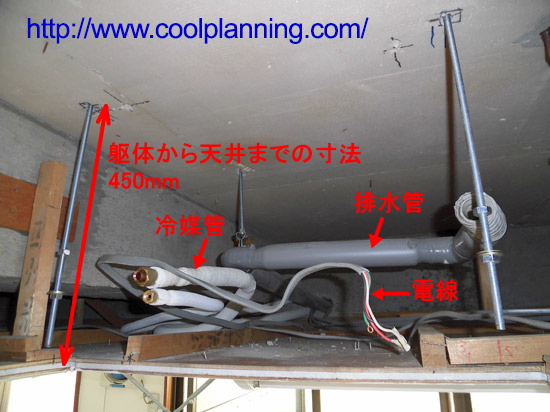

写真は 病院の 天カセを 外している工事写真です。

天井 開口寸法     700mm×700mm
全ネジ 4本の間隔   600mm×540mm
躯体から天井(ボード合板)までの奥行寸法 450mm
冷媒管 3分5分(隠蔽配管仕様) /  排水管の位置と径


上記寸法が合わないと 簡単に 天カセ 付け替え工事はできません。

躯体そのままの コンクリート打ちっぱなし店舗もありますが 天カセは 基本的に 天井裏 隠蔽配管仕様 なので工事は大変です。
ガス補充 の写真2枚 (ルームエアコン)

ガス漏れ による ガスチャージ(冷媒補充)

まず リークディテクターで ガス漏れ箇所を特定するところから始めます。

ガス漏れ箇所を 修理改善してから 真空引き を行い、再度ガスが漏れないことを確認します。

ガスボンベ、チャージングスケールゲージマニホールド を準備して
冷媒種類 と重さを 規定量正しく補充します。

ガス(冷媒)の量が多くても少なくても 本来の性能は発揮できません。

5月ごろ
夏 暑くなる前に エアコンの冷房運転作動確認と 室内機、室外機のお掃除を お勧めいたします!






調布北口クリニック様 から 耳鼻科、小児科へエアコン取り付けのご依頼を頂きました。
 2015年4月3日より、 調布北口クリニック(耳鼻咽喉科)は移転して、
 調布駅南口 ロータリー前 セントラルレジデンス調布3F に
 調布駅前クリニック耳鼻咽喉科 として、リニューアルされました。
エアコン用のスリーブ(穴)がないので、エアコンの取り付けが出来ない。。。とお悩みの方の多いと思います。

リフォーム等で コンクリート外壁に新規エアコン用スリーブをあけて欲しい。  とのご要望は 是非一度ご相談ください!!

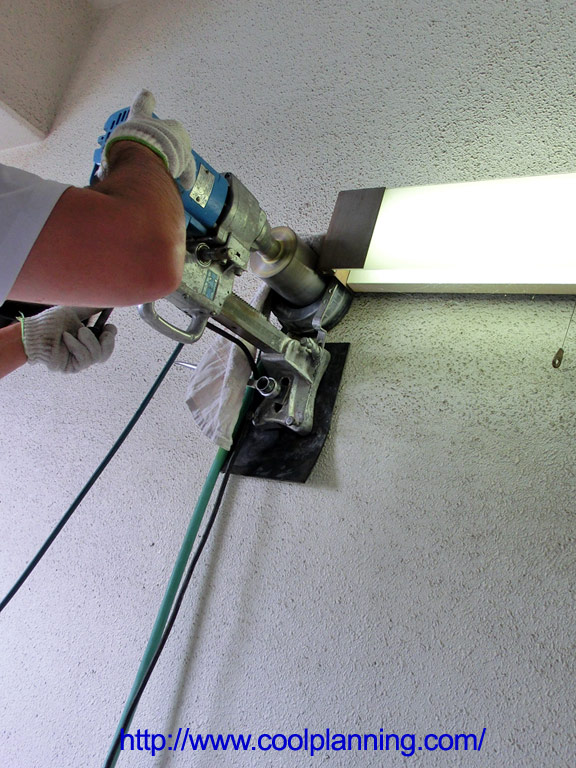

RCコンクリート外壁 穴あけ工事 (穿孔工事

(1)弊社が 穴あけ位置 選定に伺います (見た目と機能性に配慮した穴あけ候補位置を決めます)

(2)外注業者にて X線(レントゲン)探査、 壁内の障害物を調べます

(3)安全に穴あけ可能位置を確認してから ダイヤモンドコア穿孔工事 を施します。

エアコン用スリーブ 65φ~165φ まで穴あけ可能!
今回は2台分のルームエアコンの 配管を通すために 1ヶ所 110φ の
コンクリート穴あけ工事(ダイヤモンド穿孔工事) を致しました。(今回 X線調査から穴あけ完了まで2時間程度)

穴あけ位置の 近くには 外灯 があった為 壁内の 電線と 鉄筋に干渉しない位置に配慮しました。

鉄筋コンクリート壁内探査に使用する X線写真撮影には エックス線作業主任者(国家資格)が必要となります。

    箱田忠昭さん やる気カレンダー から

     【 越えられない壁は叩きこわせ 】
好きな言葉の一つですが 今回は壁を叩き壊す訳にはいかなかったので 弊社と業務提携でお取引をさせて頂いている
穴あけ専門業者様にて穿孔工事を行いました。
コンクリート壁内にある鉄筋などは X線写真撮影 にて判別するようになります。

一人では越えられないような壁が現れた時には、壊す前に専門業者に相談するのもお勧めです!!(笑)
エアコン2台分の 冷媒管 を1本の 室内ダクトカバー(化粧カバー)に収納。
 ドレンホースはサドル固定で カバー内で巧みに排水勾配を確保してます。
  更に 途中から 塩ビ管 を使用して 排水を合流させ 1本の ダクトカバーに綺麗に納まる様に工夫しました!






神奈川県横浜市南区
建築設計事務所様
 から新築アパート取付け4台 のご依頼頂きました。
デザイナーズ アパート  http://www.i-apart.com/
現場:東京都中野区  立ち降ろし1台、壁面吊り金具設置2台

不思議と写真ではあまり判りませんが
風速40m 台風並みの強風、大雨の降り続く 4月初旬の工事でした。
竣工日が決まっているので どんな悪天候でも延期することはできません。。   準備を整え、渾身の気合いを入れ、現場へ向かいます。

強風で大粒の雨と桜が 飛んできて前が見えません・・・
悪天候に加え、足場が不安定の状態ですが、 頭の上まで室外機を持ち上げて、壁面金具に設置しています。

帰りの車内  難しいミッションを無事終えた安堵で、 硬直した心と筋肉の緊張が緩みます。

常日頃から身体と精神力を鍛えて
室外機を片手で 余裕で持ち上げられるくらいの筋力が必要だ。 と感じたエアコン取り付け工事でした。。






埼玉県北本市
どうぶつと小鳥の病院 Y’S ワイズ様
新築診療所へのエアコン取り付け 13台 のご依頼を頂きました。
エアコン取付け13台全て 隠蔽配管(先行配管あり) だった為

建築初期段階から伺い 隠蔽配管の注意点、 特に 水漏れに関して 綿密にアドバイスをさせて頂きました。






お料理教室
ご自宅をリフォーム されて

お料理教室をされる女性オーナー様から

エアコン取り付け工事を御依頼頂きました。






音楽プロデューサー様からのご依頼
防音室/音楽室 エアコン取り付け工事


エアコンは冷房運転時 室内機から結露による水が出ます。
これを排水するには室外に出るまで 十分な勾配を確保する工事が必要となります。
勾配が十分でないとカビが発生したり、水漏れが起きます。
当然スリーブ(穴)は室内機より低い位置になければ 勾配を確保することは出来ません。
しかし、ドレンアップキット や 下記でご紹介しています
ドレンポンプキット を使用すれば
逆勾配でも機械で強制的に排水することが可能です!

通常の洋室の中に
防音室 をつくり 防音室の中にルームエアコンの据付けをご依頼いただきました。
音楽関係のお仕事をされているお客様からの工事風景写真です。
今回使用した ドレンポンプキット
http://www.nsccorp.co.jp/DrainPump_CB12.htm

室内機の真後ろに最小限の穴をあけて 配管類、電源コードを出しています。

【防音室 裏側の写真】

配管類 (冷媒管、電線VVFケーブル、排水ドレンホース)は
防音室からドレンポンプを経由して 右上のスリーブへ

工事費用は若干高めになりますが
既存スリーブ位置を気にせず 殆どのお部屋にルームエアコンが取り付けられるな機械です!

排水する時の機械音 は多少気になりますので 一般家庭ではあまりお勧めできませんが
地下室や 飲食店の厨房 などで是非如何でしょうか!







南青山にある
某インテリアデザイン設計事務所様
 からご依頼頂いた意匠図面と実際の施工写真です。



 1.LDK 室内

 2.書斎室内

 3.寝室室内







東京の某大学教授様 からのご依頼です。

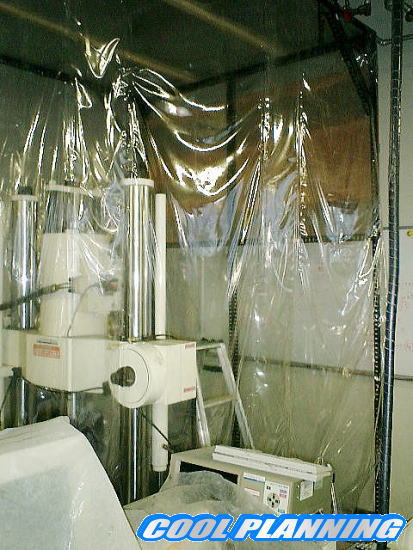

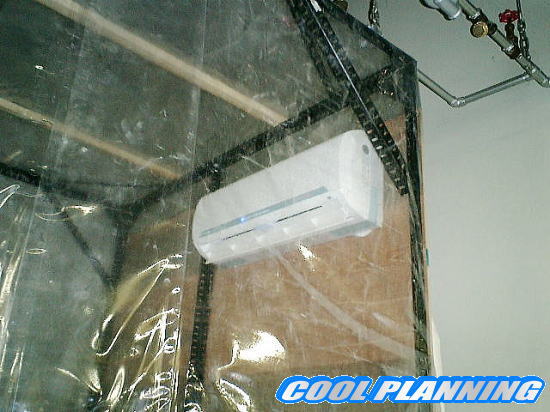

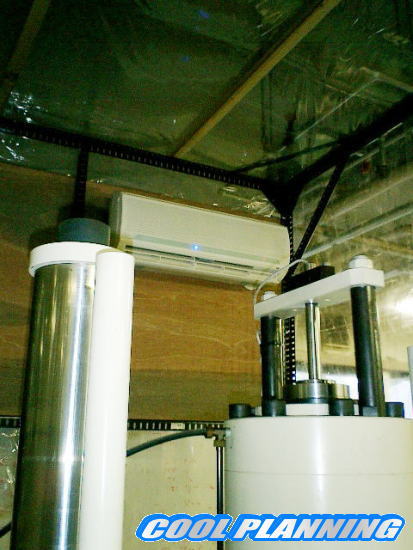

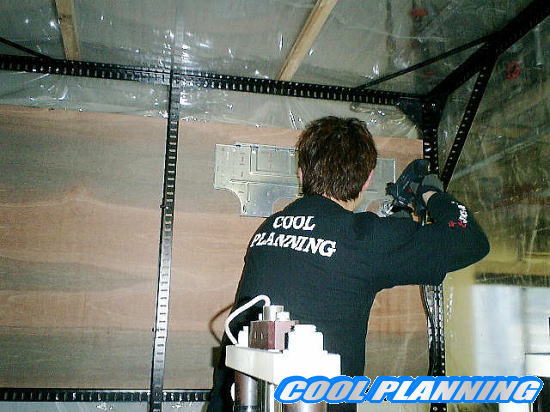

都内にある大学の研究室からのご依頼でエアコンを取り付けている写真です。
ビニールハウス内の温度を一定にしての実験と仰っていました。

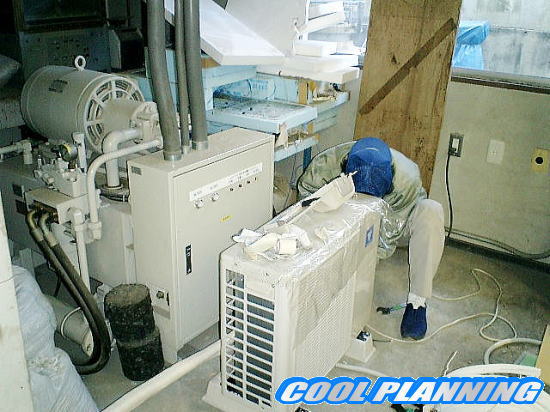

飲食店オーナー様 からのご依頼です。
三菱電機 パッケージエアコン(壁掛け型)
室内機:MPK‐RP56GA2
室外機:MPUZ‐RP56HA2

一見すると通常の家庭用エアコンですが、実は室外機に 動力電源(三相200V) が必要なパッケージエアコンです。
新設した分電盤(室外機左上)から 三相200V電源 を供給しています。






神奈川県大和市の 建築設計事務所様 から
マンション設計時 エアコン用スリーブの 平面位置、高さ位置の参考資料にしたい。
との技術協力のご要望が御座いました。  その際に撮影しました冷媒管(配管)の最短連続曲げ加工写真と
CADにて設計図を作成して頂きました図面(PDFファイル)をご紹介いたします。
 3分冷媒管: 室内機 左だし配管梁1段を想定して4ヶ所全て 7cm を目印に 曲げ加工を行いました。

 4分冷媒管: 室内機 左だし配管梁1段を想定して4ヶ所全て 12cm を目印に 曲げ加工を行いました。

 CAD図面(pdf)





赤坂にある 店舗デザイン設計施工会社様 からご依頼です。
宝くじ売場 新店舗 エアコン取り付け工事のご依頼です。

室外機は お店の屋上にあげています。 室外機は屋上にあると 雨風や直射日光に晒され続けますので
冷媒管も通常の化粧テープ巻きだけではなく 耐久性をあげる工夫が必要となります。 海の近くでは 塩害対策 も必要になります。




大手リフォーム会社 技術部様 から エアコン工事勉強会講師 の御依頼を頂きました。

・エアコン冷暖房の仕組み
・エアコン工事の留意点
・隠蔽配管工事の注意点
・お部屋の位置(南向き 北向き)、広さ、に合ったエアコン選び と 室外機置き場
 さらに
・電気工事知識 ・建築構造知識
・お客様に喜んで頂ける機種のご提案と設置例  ・将来のエアコン付け替え工事
まで及ぶ工事内容を 膨大な資料と実務経験に基き 詳しくご説明いたします。

エアコンの仕組み 工事の留意点が理解できれば
カビ臭い室内機になる理由、室内機からコポコポ異音がする理由、水漏れが起きた原因、
エアコンが壊れる理由、壊れやすい時期 なども納得できるようになります。
