クールプランニングの 室外作業風景 こだわりの工事風景をご紹介します。

横浜川崎世田谷 エアコン室外施工例一戸建て編

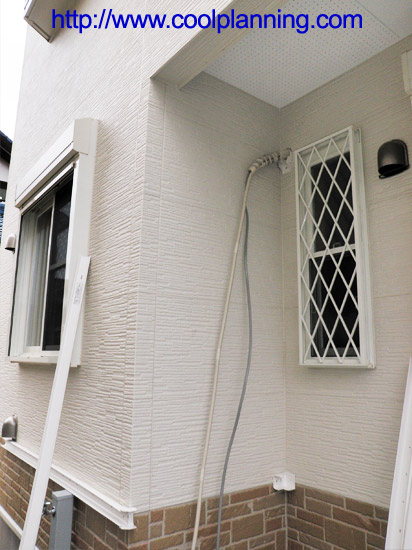

 【一戸建て エアコン 穴あけ工事の こだわり】

家庭用電源/ 単相3線
TV同軸ケーブル/ 5C
NTT電話配線/セキュリティ配線

上記 屋外ボックスが 集中している 絶妙な位置へ
エアコン用の穿孔工事をした施工例となります。

断線のリスクがある為
建築知識 が乏しい業者は まずこの付近に絶対穴あけ工事はしません。

外観の美観配慮と 1階への室外機置き場のご要望を受けて

室内機 真後ろ穴あけ/室外機2階バルコニー置き にせず

室内機 右壁穴あけ工事/室内ダクトカバー施工


にて仕上げました!

 【一戸建て 室外工事 雨樋 内側配管の こだわり】

外壁角には  雨樋や ガス管 などがありますが
内側に 室外ダクトカバー を通せるスペースが無い場合が殆どです。

その場合でも、
美観重視な弊社の施工では 雨樋の外側を廻したりなどしません!

写真のようにカバーを上手にカットして
内側を通す 仕上がりにこだわった施工を心掛けております。

ちなみに、壁面取り出しカバー(ウォールコーナー の周りに
コーキングをする業者も多いですが

写真のように 年数が経過すると
コーキングをした 周りが汚れてシミ跡 になります。


エアコン工事は
耐久性経年劣化も考えて施工したいですね。

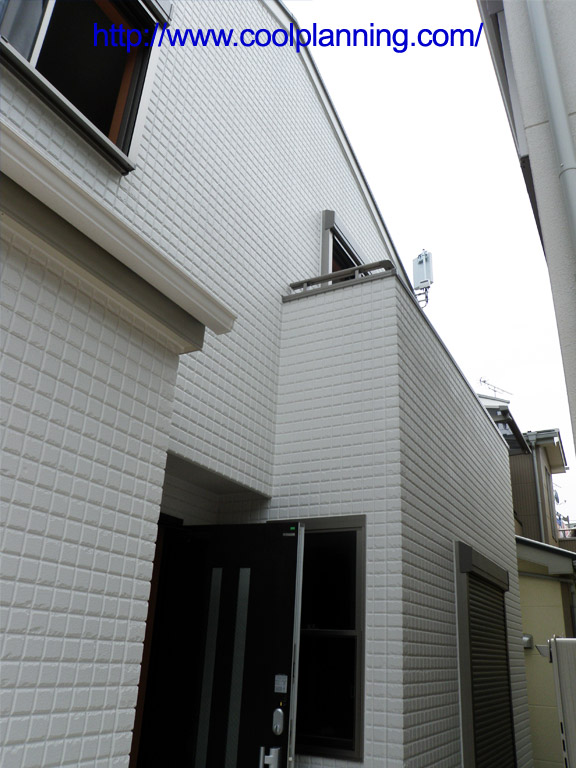

  【新築 一戸建て3F建て住宅】

駐車場(カーポート)
を出来るだけ広くお使い頂くため
室外機 壁面吊り金具 仕上げにいたしました。


雨の日など 屋外に湿度が多い日の 暖房運転時 には

室外機から水 が出ます。

室外機の 排水処理 も大切な作業ですネ。

ドレンホースは 直射日光が当たると劣化が早い為
美観と耐久性 を考慮して

塩ビ管施工(色:アイボリー) 仕上げました。


一戸建て住宅  室外機2F バルコニー(ベランダ) 設置

ここでも 塩ビ管 施工にして 排水口まで スムーズに排水を流すようにしています。

室外機置き場の近くに 排水口 が無い場合  排水のシミ跡 は本当に気になりますよね・・・

マンションだけでなく一戸建て住宅でも 排水 塩ビ管施工 お薦めです!




  【新築 一戸建て住宅】
室外機を できれば ベランダ(バルコニー) に置きたくない・・・

と仰るお客様は多くいらっしゃいます。

今回のお客様も 室外カバーの
曲がり回数を出来るだけ少なくして
室外機を1F 設置にして欲しい。 とのご要望でした。


室内機の設置位置、穴あけ位置を
何度も入念に採寸して計算した結果、 絶妙な位置に穴あけできたと思います!

白い外壁に合わせて
パナソニック電工製 白のダクトカバー(サイズ:60) ツイストジョイント DAS3360S  をご準備いたしました。







こちらのお宅も
パナソニック電工 DAS3360S を
使用した施工例となります。

  【新築 一戸建て住宅】
建物の外壁 入隅 付近の絶妙な位置に 穴あけ工事をしました。

住宅メーカーが指定している エアコン設置位置(コンセント位置)の壁内には
耐力柱電線TV配線光ケーブル防犯セキュリティ配線、など
損傷を与えることが許されない さまざまな障害物が入っていました。

諸々のリスクを回避して 無事穴あけ工事を完了しました。
さらに 室外ダクトカバー(色:ホワイト) の仕上がりの美観にも
配慮した施工例となります。




  【新築 一戸建て住宅】
木造一戸建て住宅の 穴あけ工事の際
通常 内壁~外壁 までの厚みは 20cm 前後ですが
今回 壁厚 37cm の 奥行のある穴あけ工事 となりました。

木造であっても規格外の 穴あけ工事は予想以上に大変でしたが
キチンと 排水勾配にも配慮した工事に仕上げております。

地面に室外機を置く場合お勧めしております
コンクリートブロックBM400(オプション品)もご注文いただきました




一戸建て住宅に 壁面金具設置 2台取付ご依頼です。

穴あけ工事をしてみると
以前 リフォーム をされたようで
外壁が2重構造になっていました。

奥の外壁がコンクリート仕上げになっていて
金具に付属されている コーチボルトでは
どうしてもしっかりと固定されなかったため

奥の手で使用している ターンナット
(外壁を挟みこめる金具)を使用して
ベース金具と外壁を固定しました!





室外機置場が玄関前になることは避けて、花壇用スペースの土の上へ置いてほしい。
と予めご連絡頂いていた為

室外機用コンクリートブロックBM400
室外機架台金具 を準備してお伺いいたしました。


シャベルで 土を水平 にして BM400 を設置、
その上へ金具を固定。 そうすることで
うるるとさらら の重い室外機も 片側だけ沈み込むコトが防げます。

普通の業者なら雨樋の外側に通す配管も
弊社では 雨樋の内側 を通します!

玄関前にエアコンがあるお宅では
そんなちょっとした見た目の配慮があると嬉しいですよね!




外壁色 に合わせて ブラウンとホワイト
2色の室外ダクトカバーをご用意しました。

今回ご用意した ブラウン のダクトカバーは
通常使用している イナバ製ではなく
パナソニック電工製 すっきりダクトシリーズ
ブラウン です。

木製の外壁 に 風合い(色合い)が合っていると思います。

穴(スリーブ)の隙間埋めには
発泡ウレタン
 をご注文頂きました。
気密性、断熱性、を上げ 隙間風、害虫の侵入を防ぐ効果があります。


外気に触れないので
スリーブ内 (壁内) の 結露防止 にもなります




一戸建て住宅 室内機2階 → 室外機1階 立ち降ろし配管工事 3例

今回、外壁 穴あけ位置には 単相3線、TV配線、光ケーブル、等の 引き込み線 があります。

断線を避けるため 左真後ろ穴あけ工事にすると
電気メーター、水道メーター があり
真っ直ぐ 室外ダクトカバー を降ろすことが出来ません。
コーナー部材を多数使用する施工となりました。

カバーの全長が同じでも
コーナー部材が多いと冷媒管曲げ加工の技術力が必要となり、費用も高額となります。

見た目良く 真っ直ぐ 室外ダクトカバー(室外化粧カバー) を降ろすには
狙った位置に 穴あけ(穿孔)出来る 技術力が必要になります。

そして、
穴あけ工事は エアコン工事知識だけでなく 豊富な 建築構造知識 が必要不可欠です。




パナソニック電工 コーナーカバー DAS7160S 施工例

窓の両脇、建物の角(出隅、入隅)には必ず太い柱が入っています。

赤○印に穴あけをして DAS7160S サイズ60mm を使用しました。
室外機を 屋根置き金具設置 にすると 窓の目の前になり、外観もあまり良くない為
室外ダクトカバーを延長してバルコニー設置にしました。
屋根上工事 の際にも 伸縮脚立 が役立っています。



同宅でご依頼頂きました ウィル社製の 室外機カバー(ホワイト) です。

室外機の大きさに合わせた特注品です。 愛犬 コーギ―をイメージした
ワンちゃんの足跡のデザイン がかわいいですね!




ウィルベランダガーデン エアコン室外機カバー匠 室外機カバー匠のご紹介



横浜川崎世田谷 エアコン室外施工例マンション編


パナソニック電工 コーナーカバー DAS7160S 施工例

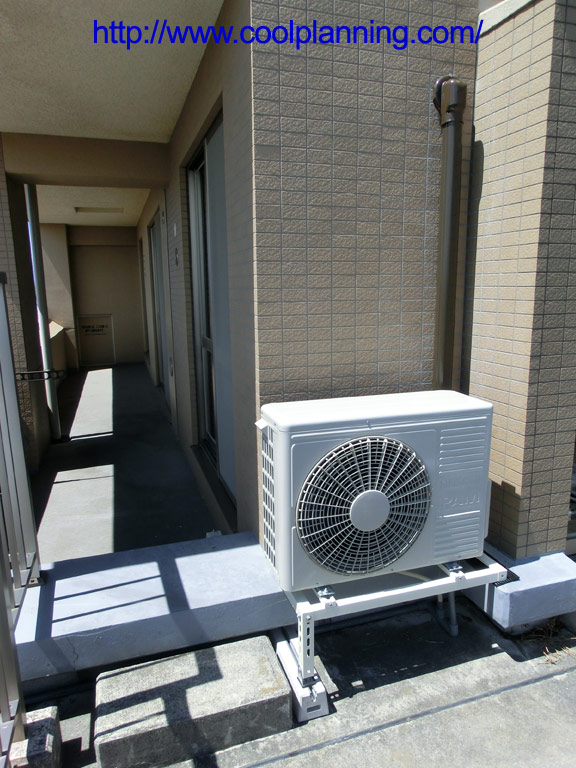

マンション廊下側 排水施工例   玄関前に 腰高の花台 があるマンション
パナソニック電工 コーナーカバー DAS7160S サイズ60mm  にて施工しました。
マンション 排水レール(ドレンレール)にフタがある タイプでは 塩ビ管施工も特殊施工となりました。





エアコン排水処理に ≪ドレンライン≫ 使用
マンションによっては エアコン用の 排水レールが 設置されていない場合もございます。

そのような場合には
塩ビ管施工排水レール(ドレンライン)の施工がお薦めです!

排水レールが無い! 排水レールはあるが設置位置が良くない! 塩ビ管 を排水口まで長く延すには遠すぎる・・・

そのような場合は ドレンライン を強力両面テープで貼って施工する工事をお薦めいたします!

 エアコンからの 排水による シミ をベランダにつくらない為の
COOLPLANNING オリジナル施工です!

写真は 室外機2段置き金具コンクリートブロック(BM400)
塩ビ管(VP管) 色アイボリー サイズ20mm





こちらのマンションでは
屋外水栓(蛇口) があるため スリーブ(穴)の真下に 室外機が置けず、
ドレンレールも 少し離れたところに設置されています。

室外ダクトカバー の色はブラックアイボリー 2色準備してお伺いいたしました。

日当たりの良い 南向きバルコニーの為、 室外機接続近くまで カバーを設置するのに
給湯器からの排水管 を通す穴をあけて 加工(工夫) をしています。





エアコンからの排水工事
塩ビ管施工(VP管)の特殊施工例です。

マンションの 排水溝(排水レール)
綺麗に流れるように致しました。

室内側からの排水、室外機側の排水を合流させ

プラ台(プラスチックブロック) に4ヶ所穴をあけて通しました。

『最良な施工』 と言う名の 教科書 や マニュアル はありません。

各現場での対応力と
お客様に喜んで頂きたいという
熱意 情熱 が全てです!

マンション 最上階(ペントハウス)では

写真のような  屋根のない
屋上オープン バルコニー(ルーフバルコニー) がある
お部屋があります。

屋根が無いバルコニーであっても
ドレンホースを垂らしておくだけでは シミ汚れ(ステイン)
になってしまいます。

エアコンの 排水シミ をつくらないように
排水口近くまで 塩ビ管 を延長設置しています。




こちらも ルーフバルコニー のある マンション最上階 でのエアコン取り付け工事です。

今回 室外機置き場に 特別にご注文があり

・室外機用 1段架台  ・コンクリートブロック
・防振ゴム  ・塩ビ管(グレー)  ・室外ダクトカバー
(ブラウン)
を準備しました。

コンクリートブロックを準備したことで
段差に合わせた
ちょうど良い高さに 水平設置 することが出来たと思います。

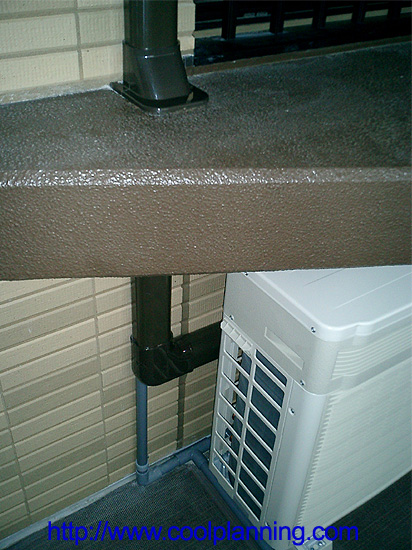

共用廊下側に 腰高の飾り があるマンション

荷物をちょっと置くには便利ですが
エアコン工事は少々面倒で 丁寧な施工が求められます。


室外ダクトカバー(ブラウン)SD77-B
排水 塩ビ管(グレー) + エアカットバルブ を使用しました。

全体のバランスも良く仕上げることが出来たと思います。

真空引き

デジタル真空ゲージマニホールド

真空状態 -0.1MPA




高所設置場所の
エアコン取り外しご依頼の写真となります。

室外機が 3F 外壁設置のため
長梯子(スライダー)を設置して
担いで降ろしました。

意気軒昂で体力は必要ですが
室外機を ロープを括りつけて降ろす より

リスクが少なく安全と判断しての作業です。

さらに高所でのエアコン工事の場合には
外壁に足場を組むか
高所作業車(バケット車)を外注して
作業をするようになります。





室外機 風向板

バルコニーの物干し前に
2段置き金具 を設置した施工例となります。

せっかく洗ったお洗濯物を 温風とホコリで
汚したくないとのことでしたので

室外機から出る風向きを変えるために
パナソニック製:CZ-UF011-C を使用いたしました。


大きくて邪魔になりがちな 室外機。。。

一戸建てでは 送風でご近所トラブルになる場合もあります。





室外ダクトカバー施工もマンションによって
いろいろなパターンがあります。

スッキリとした仕上りにするため、
今回 立体的な施工 にしました。


冷媒管の曲げ技術、ダクトカバーのミリ単位の
長さ調節が必要となります。

スリーブ隙間には パテ(粘土) ではなく
防水シリコンコーキング を施します。

室内への すきま風 吹き込み防止にもなります。

失礼してお隣のエアコン(室外)の写真を撮りました。
左右逆パターンですが
他社との施工の違いが判りますでしょうか?

皆様はどちらがお好みでしょうか?!




既設エアコン 室外機移動工事 依頼

ベランダ中央に 2段置きで設置されている
室外機 2台を移動して
ベランダを広くしたい。 とのご依頼をいただきました。

エアコン2台: 2系統分の冷媒管を
サイズ77mm のダクトカバー 1本に収納しています。

室内機からの排水は
塩ビ管エアカットバルブを使用して それぞれ真下に降ろしました。

室外だけの工事でも
思いの外 大変な工事で時間もかかりましたが、
完了間際 きれいな夕日を見たら疲れも忘れてしまいました。





マンション ベランダを より広く有効に使用するために

室外機を2段重ねにする必要がない場合でも

【2段置き金具設置】 にしますと
室外機上部部分スペースが有効活用できるようになります。

ホームセンターでよく見かける ベランダ収納BOX を上部に置いて
普段使わない物や 物干し用のハンガー 等を 収納しています。

2段置き架台 約80Kg位までは耐えられますので重いものを設置してもOK!




【 おまけ情報 】
(( 室外コンセント編 ))
ベランダやバルコニーに 室外コンセントがあると 何かと便利ですよね!?

弊社では
室内のエアコン用コンセント(単相100V) と
エアコン用スリーブ(穴) を利用して 室外コンセント増設工事 可能です!

室外化粧カバー(室外ダクトカバー)から電線を出して 屋外用コンセント を増設します。

室外カバーから離れた位置に増設する場合には電線防護として CD管PF管 を使用します。


分電盤(ブレーカー)から電線を引くよりも安上がりに施工可能です。

尚、室内200Vコンセントからの増設は出来ません。
コンセント増設工事、移設工事は 電気工事士の国家資格が必要となります。




【 おまけ情報 】
(( マンションベランダ お掃除編 ))
マンションのベランダって けっこう汚れませんか?! 水垢に 排気ガスに 落ち葉 etc ・・・

今回 台所の シングルレバー にも 簡単にホースが取り付けられる 商品をご紹介いたします!
(ホームセンターで購入可)
これで ベランダのお掃除もバッチリ!

お子様のプールにも使用できますね。
温水プールも可能です。

エアコンの 室外機の水洗い もできます。
(注意)  室外機は屋外に設置することを想定していますので
       お掃除の際には雨が当たるように上から水をかけてください。

そして 綺麗になったベランダで冷えたビールや シャンパンなんて如何でしょう!?

なお、水を流すベランダのお掃除は
ご近所のことも考慮して 雨の日に行うことをお勧めいたします。
