エアコン工事取り付けポイント！ 　　クールプランニングの工事風景をご紹介します。 　　（ご覧になりたい写真をクリックすると大きな画像になります）

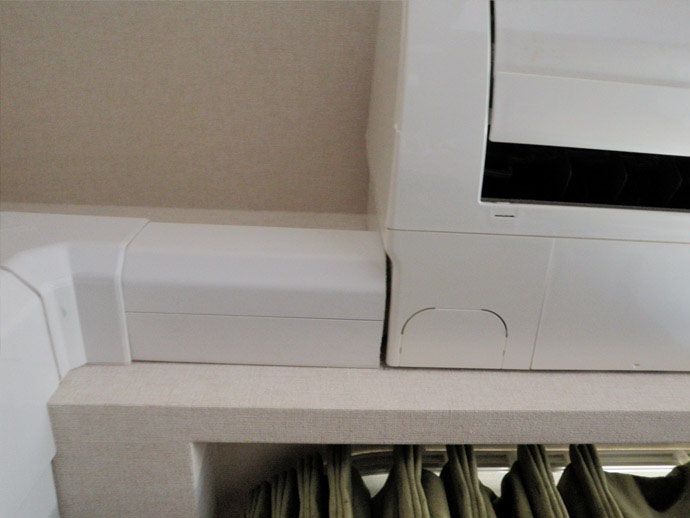

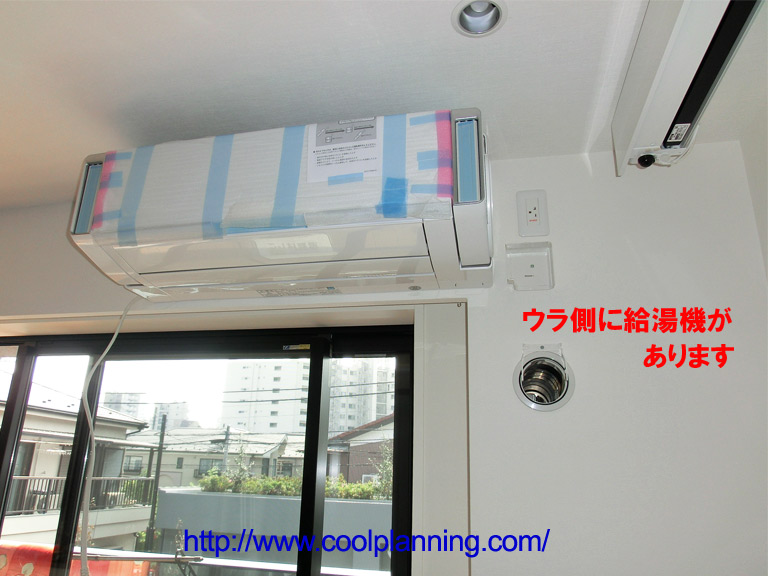

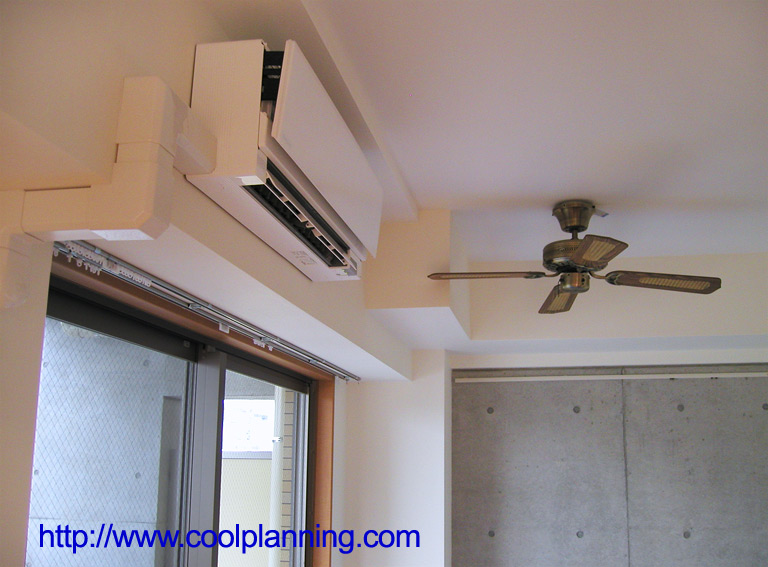

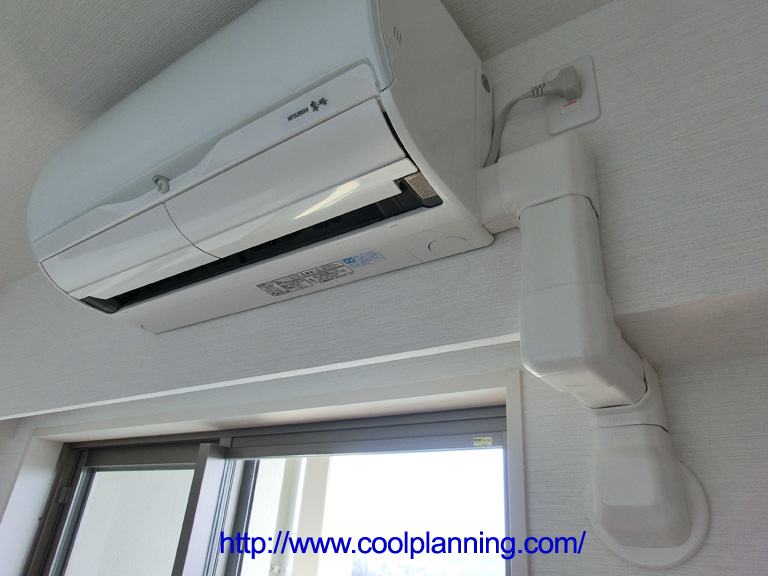

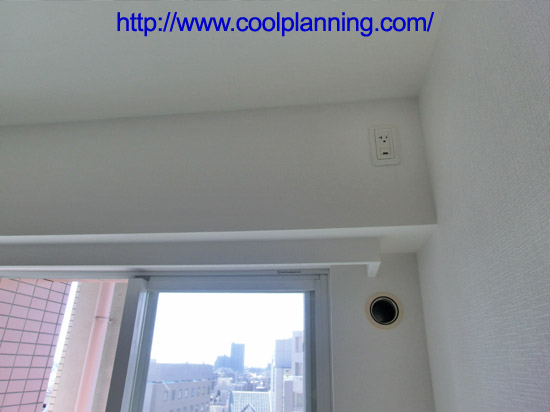

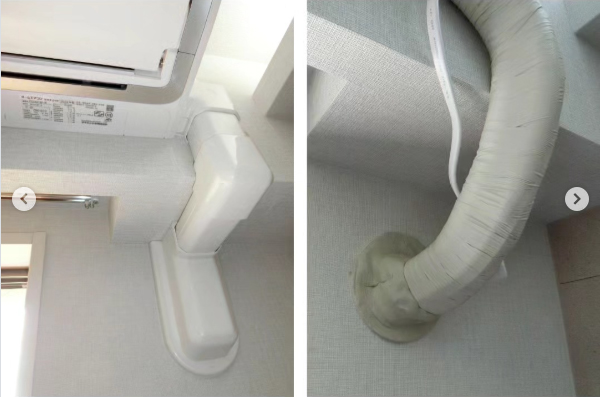

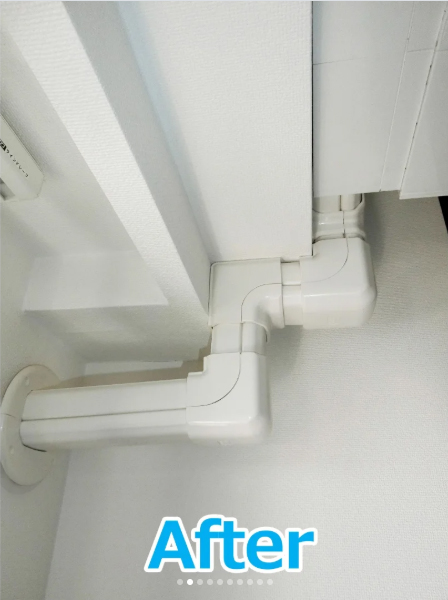

シャープ　AY-U50SX-W　2007年製　（単相200V　2分4分配管　換気ホース付きエアコン） 【 マンション施工例 】 シャープ　AY-U50SX-W　2007年製 http://www.sharp.co.jp/products/living/air_con/prod01/ayu50sxw/index.html ２分４分配管 液側(細管) 6.35mm ガス側(太管) 12.7mm ＋換気ホース付きエアコン　での　室内ダクトカバー施工 写真例です。 メールでの　室内ダクトカバー施工の　お見積り御呈示には エアコンメーカー、型番号、製造年式　のご連絡と共に （１）室内機設置場所 （２）スリーブ位置（穴の位置） （３）コンセント位置 上記　3点　の位置関係が判る写真の添付送信をお願いしております。 可能であれば　室外側の写真も合わせて送信頂けますと 更に詳しくお見積り金額を御連絡させて頂きます。 配管を潰さない様に曲げる為 スプリングベンダー、または　ポリ芯　を配管に差し込んで 慎重に施工いたします。 弊社が通常使用している室内ダクトカバーは ナショナル　すっきりダクト　サイズ：８０　色：ホワイト　です。 http://biz.national.jp/Ebox/aircon-acc/ichiran/sd.html http://www.coolplanning.com/sub1eakon.htm カバー内で上手に排水勾配を確保する為に 断熱ドレンホースはビニールテープ等で固定せず 適度なテンションを保ちつつ　フリーな状態でカバーに納めます。 尚、　排水勾配に配慮のない取り付け工事では 常に何処かで排水が溜まっている状態になり 夏場に カビが大量発生して　水垢も溜まり易いエアコンとなってしまいます・・・ マメにフィルター掃除をしていても　排水配慮が足らないために 取付数年後　室内機から水漏れが起きるコトもあります。 もし水漏れが起きた際にはすぐに取り付けた業者へ修理依頼してください。 マンション　エアコンスリーブ（穴）　最下部　位置が 梁下（入隅）から採寸して　２４ｃｍ　より上へある場合は ダクト部材が重なり合う為　特殊施工（宙浮かし施工）等のご相談となります。 （左側写真をご参照ください） 〜室外排水工事〜 室内機側、室外機側　両方の排水を合流させて　塩ビ管　にて施工しました。 ココでも排水勾配の配慮は重要です。 前回のエアコン工事では塩ビ管施工をしていなかった様で ベランダに　排水ジミ　が出来ていますね。 この様なシミは　なかなかお掃除で綺麗に出来ません・・・ 分譲マンションにお住まいの方は　エアコン排水を塩ビ管にするか ベランダにウッドデッキ、もしくは　人工芝を敷かれると良いと思います。 室内ダクトカバー施工例　 　【 マンション： スリーブ下部 】 シャープ　SCシリーズ ご訪問前に　室内写真を添付送信して頂いていた為 換気ホースは　標準付属の長さでは足らないと判断して 別売延長換気ホース（AZ-TDA50）を　ご訪問前に準備いたしました。 シャープＨＰ　　よくある質問　Ｑ２３〜２５　をご参照ください。 http://www.sharp.co.jp/support/air_con/faq_2008.html#n7 ダイキン　うるるとさらら　Rシリーズ　2007年製　（単相200V　加湿ホース付きエアコン）　【 マンション施工例 】 【室内側】 ダイキン　うるるとさらら　Rシリーズ　2007年製 加湿ホース付きエアコン 室内ダクトカバー施工　風景です。 太い加湿ホース付きエアコンも　 経験と技術と工夫で、部材を丁寧にカバーに納めます。 　 【室外側】 ・室外ダクトカバー（色：ブラウン） と ・エアカットバルブ、　 ・排水：塩ビ管（色：アイボリー）　が写っています。 エアカットバルブ： ドレンホースから風が入り込む為に起こる コポコポ音の防止と　虫の侵入を防ぎます。 塩ビ管： ドレンホースの耐久性を上げる為と美観に貢献します。 塩ビ管 施工なら 排水でベランダやお洗濯物がぬれてしまうコトや　 排水ジミ になることも防げます。 ダイキン　うるるとさらら　Rシリーズ　2008年製（単相200V　2分4分配管　加湿ホース付きエアコン）【一戸建て施工例】 2008年　 ダイキン 　うるるとさらら　Rシリーズ 23畳用　AN-71JRP-W ( 単相200V　2分4分配管 ) http://www.daikinaircon.com/catalog/roomaircon/ 新築一戸建て　２階リビング設置 工事風景写真 2分4分配管＋加湿ホース付き　エアコンのため 今回　スリーブ（穴）の内径を８０mmにしました。 左端写真に写っている　コアドリル　は 既存の内径65mmのスリーブ径を 80mmに拡大することが出来る便利なツールです。 右端写真では 壁内の左右にある柱と、 電線（Fケーブル）を　上手に避けて 『ココしかない！』　と云う位置に　スリーブ位置を決めた写真です。 今回　お客様のご希望により エアコンのコンセントコードは壁内に隠して 　　　　 　　　　　　見えないようにして欲しい。 　との御要望がありました。 既設コンセントは　メクラプレートに変更して コンセント差込みは壁内にて、室内機裏で隠れるように施工致しました。　 万が一　差込みが抜けることの無い様にも十分配慮致します。 コンセントの位置が良くない為に 室内機位置がカッコ良く決まらない・・　制限される・・ なんてコトもよくありますね。 今回は既設コンセントの上に室内機を設置しましたが コンセントのある位置に　室内機を取り付けて 室内機裏でコンセントを隠す施工も出来ます。 室内機裏で　コンセントを差込むことで コードが露出せず　 スッキリとした見た目に良い仕上がりが可能です！ 尚、エアコン電源の　ON　OFFは 個別の安全ブレーカーを遮断することで コンセントコードを抜くコトと同様に出来ますので ご安心ください。 東芝　RAS-402BDR　2008年製　 　【 マンション施工例 】 ご依頼頂きましたお客様は 他業者に　室内化粧カバー　は無理です。 と云われたと仰っていました。 右写真は新品エアコンに同梱されている　据付け時の注意項目です。 東芝　大清快　（換気ホース付きエアコン）　2008年製 http://www.daiseikai.com/product/2008/bdr/ras_401_402bdr_j.htm 室内機高さ： 　318mm 室内機　据付壁高さ：　352ｍｍ 室内機上部　クリアランス：30mm 　　　　　　　　◆室内側　仕上がり　写真◆ コンセントが隠れているのに お気付きになりましたでしょうか？ 上記　ダイキン　Ｒシリーズ施工例　と同様に　 　　　　　　　　　　コンセント接続は壁内でしております。 コンセントがある位置に　室内機を据付け、 ミリ単位の施工技術で　室内化粧カバー （室内ダクトカバー）を施しました。 三菱電機　霧ヶ峰　ムーブアイ ZWシリーズ　2006年製 （単相200V　2分4分配管）　　【 マンション施工例 】 三菱電機　霧ヶ峰　ムーブアイ ZWシリーズ 2006年製 型番号：　MSZ-ZW71TS　　22畳用 http://www.mitsubishielectric.co.jp/home/kirigamine/ 電源　 ：単相200Ｖ　20Ａ 冷媒管：2分4分 〜室内　設置条件〜 室内機　取り付け壁面　高さＨ：34ｃｍ 室内機　高さＨ：約30ｃｍ 室内機の据付けには通常、 室内機取付け壁高さ＝室内機高さ＋5ｃｍ以上　 必要となります。 写真に写っている黄色い部材は　 ４分配管用の【ポリ芯】です。 配管を潰さないよう曲げる為の部材 【ポリ芯】や【スプリングベンダー】は配管の中に 差し込んで使用します。 【ポリ芯】は 隠蔽配管（先行配管）時に使用することも多く 近距離での連続した　”配管の曲げ加工”　には 非常に便利です。 冷媒管（ 配管）を潰さないで直角90度に曲げられる最短距離は 　３分配管で　約７ｃｍ 　　　　　　　４分配管で　約１２ｃｍ　となります。 今回　２分４分配管での取り付け施工でしたので ”平面９０度コーナー部材”から１２ｃｍ下がった 位置で曲げ　宙に浮かす施工と致しました。 使用している　室内カバーは ナショナル　すっきりダクト　サイズ：80 色：ホワイト　です。 〜仕上がり〜 他業者に室内化粧カバーはムリですと云われ 諦めていた方も多いと思います。 クールプランニングでは 通常断られるような困難な設置条件でも 豊富な経験を活かし　お客様のご希望に添えるよう 最善を努めてまいります。 三菱電気：　MSZ-ZW508S　 2008年製 　【 マンション施工例 】 三菱電機：　MSZ-ZW508S　 2008年製 http://wwwl1.mitsubishielectric.co.jp/wink/ 室内機補助配管　２分３分接続部分には 結露防止　断熱テープ（フェルトテープ）を 冷媒管に直接巻き付けて　丁寧な施工にしております。 フェルトテープは 三菱電機、ダイキン、富士通ゼネラル、 には　新品エアコンに付属されています。 　　　　　　　　◆室内側　仕上がり写真◆ ツイスト部材　と　４５度　コーナー部材を使用した 仕上がりに致しました。 富士通ゼネラル　ＡＳ‐Ｓ２２Ｔ　2008年製　 　【 マンション施工例 】 点検口が２つある　隠蔽配管施工例です。 先行配管はされてなく　エアコン取り付け業者が 壁内に　冷媒管、断熱ドレンホース、Ｆケーブルを通す作業となります。 冷媒管は４ｍ以内でも　 この様な施工は標準工事内容ではなく 隠蔽配管 追加費用 をお願いしております。 富士通ゼネラル　nocria Sシリーズは 　高さ２５ｃｍ　横幅７２．８ｃｍ 業界最小サイズで 自動お掃除機能が付いているエアコンとなります！ http://www.fujitsu-general.com/jp/products/aircon/2008/nocria_s/ http://www.fujitsu-general.com/jp/products/aircon/2008/nocria_s/feature/ 日立　RAS-S28W　 2007年製　　　【 マンション施工例 】 エアコン取付前の写真です。 写真を大きくしてみますと　お台場　フジテレビが観えますね。 夏にはお部屋から　東京湾大華火祭　が良く観えそうです！ 日立　　白くまくん　PAMエアコン RAS-S28W　Sシリーズ　2007年製 http://kadenfan.hitachi.co.jp/ra/aircon/products/rass28w.html フィルター自動お掃除機能付きエアコン 室内機の高さ　29.5cm　に対して 室内機据付に必要な壁高は　室内機の高さ＋5cm 以上　となります。　 今回　据付壁高に余裕が無かったので 室内機の真下から冷媒管類を出す施工としました。 給排気ホースの長さも標準付属の長さでちょうど足りました。 白いエアコンに 白い壁紙、　白い室内ダクトカバー　でとても 清潔感があり綺麗だと思います。 お部屋もすごく明るく見えますね！ 日立　ＰＡＭエアコン　2005年製　　　【 マンション施工例 】 梁二段　コーナー４ヶ所の室内ダクトカバー施工。 室内スリーブ（穴）の位置から 第４コーナーまでを 宙に浮かせる特殊施工にしております。 左端写真では 室内機と室内カバーとの継ぎ目隙間の無い技術を 御覧頂けますでしょうか？ 全体の仕上がりバランスの 美しさを常に意識して施工しております。 今回の　化粧カバー（ダクトカバー）は 室内・室外共に　イナバ電工　SDシリーズ サイズ：７７　　色：アイボリーです。 排水は塩ビ管（ＶＰ管）処理をしています。 サイズ：20 　色：グレー 東芝　大清快　JDRシリーズ　2003年製 　　【 マンション施工例 】 室内ダクトカバー施工には　まず、 室内機設置場所、スリーブ位置、コンセント位置、　梁形状、　 上記４点の位置関係を　詳しく計測することから始めます。 右壁の　カーテン　への配慮も必要です。 スリーブ（穴）の位置を測ります。 スリーブの位置により 室内ダクトの曲げパターンが変わります。 今回　コーナー６ヶ所の室内ダクトカバー施工にしました。 ＜コメント＞ 東芝　大清快の換気ホースは、２ｍ標準です。 換気ホースが室外に出るまで２ｍを超える場合、 別売りの換気用延長排気ホース （2003年製RB-C501，　2004年製RB-C505）　が必要になります。 特に右出し配管の場合、事前に注意が必要です。 （換気ホースは正面左側から接続する為） 東芝　大清快　（換気ホース付きエアコン）　年度別参考資料 http://www.daiseikai.com/index_j.htm 2003年製　大清快　 JＤＲシリーズ 2004年製　大清快 　ＮＤＲシリーズ 2005年製　大清快　 ＥＤＲシリーズ 2006年製　大清快　 GDRシリーズ 2007年製　大清快 　SDRシリーズ 2008年製　大清快　 BDRシリーズ http://www.toshiba.co.jp/living/air_conditioners/index_j.htm 隣部屋　貫通配管 施工例　 　【 マンション or　一戸建て 】 右側の部屋に室内機を設置、 冷媒管（配管）を左側の部屋に通して室外に出す 施工となります。　　　（隣部屋　貫通配管工事） 左側の部屋では　右上にあるスリーブから 正面左のスリーブに通して配管を室外に出します。 水平機（レベラー）を使用して排水が 溜まらないように勾配に気を配ります。 排水勾配に配慮しないと カビが発生しやすいエアコン（室内機）となってしまいます。 エアコン設置部屋の工事風景です。 換気機能、加湿機能等のエアコンは、 標準付属ホースの長さにも注意が必要です。 標準で付いているホースの長さが足らない場合は 別途お取り寄せが必要となります。 隣部屋の工事風景です。 室内の配管が長いお取付けの場合、 美観と共に排水勾配、換気ホース等の配慮も 重要となります。　 一戸建てお取付け 施工例 正面窓の上、左寄せに取り付けます。 一戸建て住宅のお取付けの場合、 隠蔽配管（先行配管）でない限り エアコン取付け業者が任意でスリーブ（穴）の位置を決められます。 配管が綺麗に隠れるよう、室内機の真後ろ（右下）に穴を空けることが多いです。 コンセントの上下には　壁内に電線（Fケーブル）が通っていることが多いので注意が必要です。 左写真で　壁内の木に電線が打ち付けて固定されているのが 見えますでしょうか？ 穴を空ける時には、壁内の木や電線、排水ホースなどを 傷つけないよう注意が必要です！ 外壁も出窓や樋などに干渉しないよう　穴を空ける位置を考慮します。 又、エアコンの排水を考慮して、室内から室外へ斜めに勾配をつけて穴を空けます。 ダクト施工は、水平、垂直　になるよう注意します。 写真右のようにダクトの末端には ダクト表面がずれ落ちないよう、中間部材、またはエンド部材を取り付けます。 雨水が染み込まないように穴の隙間には パテ埋めと防水コーキング（シリコン）処理をします。 R22（HCFC）冷媒エアコン、R410A（HFC）冷媒エアコン 冷媒の種類にかかわらず、 どのようなエアコンでも　エアパージ（配管内の空気を抜く作業）は、 必ず　電動真空ポンプを使用した　真空引き作業　を実施します。
