 新築一戸建てエアコン工事取り付けポイント!



クールプランニングの新築一戸建て住宅エアコン工事取り付けポイントをご紹介します。
(ご覧になりたい写真をクリックすると大きな画像になります)

東京・世田谷、神奈川・横浜・川崎エリア、埼玉、千葉でエアコン工事でお悩みのお客様に!

「難工事で他の業者さんに断られた!」
   「新築の壁に穴を開けるのが心配・・」
       「手抜き工事は絶対に許せない!」

お客様の不安やご心配のお声、素敵な住まいづくりのこだわりを、当社にどうぞご相談ください。

東京都エリアのデザイナーズハウス、3階一戸建て、天井高リビング、素敵な戸建て住宅ならではの
フルオーダー施工のエアコン工事でお客様のご要望にお応えします。

その他 地域のお客様もまずはご相談お待ちしております。

東京横浜の新築一戸建てデザイナーズハウス住宅のエアコン取り付けポイント

デザイナーズハウス


注文住宅(デザイナーズハウス) 取付施工例

一戸建て住宅での穴あけ工事では
エアコン工事の知識だけでなく 豊富な建築知識も必要です。

上 4枚の 天井高 吹き抜け リビングでは
採光窓の下から マグサ と呼ばれる
大きな太い柱が 真横に設置された建築構造となっていました。

天井高 2.5mを超える住宅では
在来工法でも パネル工法(2×4)でも よくある 耐力壁設計 です。

下の3枚は 寝室のお取付です。
北側斜線制限 で三角形になっている壁面での取付の際にも
三角パネル構造と 左右の窓の位置関係を よく考えて建築構造をイメージします。

お客様には 建築平面図、立面図 をご準備いただき
自分の建築知識と照らし合わせながら 慎重に穴あけ位置を 決定します。

左記 2枚の写真も
日照やデザインの関係で 屋根が斜め になっている
建築構造の一戸建て住宅 エアコン取り付け施工例です。

白い壁に 白いエアコン (ダイキン UXシリーズ) が
とても合っていて清潔感がありますね。





タイル内壁 / レンガ外壁 施工
ダイキン うるさら7 加湿ホース付きエアコン

室内機は15.5Kg 室外機は 51Kg あります。

室内タイル壁(エコカラット)になっている壁に室内機を据え付け

ダブル筋交い柱 にも留意しての左壁穴あけ工事
室内ダクトカバー施工にて仕上げました。

神奈川県鎌倉市

レンガ外壁のご新居に
新設7台のエアコン取り付け工事依頼です。

タイル、レンガ、コンクリート(RC) 、
ガルバリウム鋼板外壁

通常の 穴あけコア では穿孔が出来ない為
ダイヤモンドコア を使用します。

ホワイトとブラウン 2色のダクトカバーをご準備して外壁と合わせています。

ガレージの 白い室外機カバー がとても良いですね!

階段等の段差工事にも対応できるように
伸縮脚立 はエアコン工事には必要不可欠です。





デザイナーズハウス
新築一戸建て住宅  中庭(パティオと トップライト がある素敵な御新居へ
エアコン取付け3台のご依頼を頂きました。

余談ですが
前職が ミサワホーム(高井戸本社内)にあった ミサワバン(株)で ミサワホームの建築設計図面を
CAD作成していた私には 今回ご依頼いただきました様な
   素晴らしいデザイナーズハウスは非常に興味をそそられます!

建築工法は ミサワ同様 パネル工法(2×4)だと仰っていました。

前職の経験も最大限に活かして 穴あけ工事は 慎重、丁寧に行います。

TVは壁面設置にするように最初から建築設計図面に組み込まれていました。 天井の間接照明も素敵ですね。

同宅の 2F ロフト がある お部屋の取り付け工事風景です。

真夏 ロフトサウナのような酷暑になりますよね。。

ロフトにも送風が届くようにするには 室内機は 高い位置につけたいところですが・・・
ロフトがある位置 (壁内)には 必ず横にも 耐久柱 があるはず。と判断して 穴あけ位置を決定しました。

予想通り穴あけ位置のすぐ上には
芯材(マグサが入っていました。
左写真をご覧ください。

外観にも良い位置に穴あけが出来たと思います。

室内機 の真後ろに 穴あけ工事が出来ない場合
(右壁、左壁 に穴あけ工事をする場合)には
写真のような
室内ダクトカバー(色:ホワイト)をお勧めしています。





室内機 高所据え付け工事 + 室外ダクトカバー施工(ホワイト)
神奈川県横浜市
音響効果や建築デザインも凝っていて素晴らしいお宅でした。

東芝 (単相200V/2分4分配管)

FLから 3m80cm の位置に室内機を据え付けた施工例です。

天井高のお部屋では 耐震性を上げるために 火打ち が入っているケースが多いです。

火打ち梁 がある場合も エアコン穴あけ工事は 壁内の柱を損傷しないよう 最大限の注意が必要となります!


東京都世田谷区
こちらも天井高に室内機を 据え付けた施工例となります。

室外機は1階 タイル張りの テラスバルコニー には置きたくない。
室外の見た目にも配慮してほしい。

とのご希望から 室外機置き場と配管経路には熟慮しました。

天井高 リビング エアコンの配管と
2.5階 洋室の配管を揃えて室外ダクトカバー(ホワイト)にて仕上げました。

エアコン2台 上下 同じ場所へ 穴あけをしました。

狙った絶妙な位置に穴をあける、簡単そうで簡単ではありません。

一番美しい 最高の仕上がり
   を心掛けましたが、弊社の施工センス、美的感覚はいかがでしょうか?

2台分の排水を 1本の 塩ビ管 にした施工にもご注目頂きたいと思います!

真夏の青空と 真白い外壁
まるで地中海沿いに建っているかのような 素敵な新築一戸建てでした。





エアコン工事のフルオーダー(特殊注文) 承ります
こちらも白色を基調にした広くてお洒落なお宅でした。

室内機は ガラリ で 隠せるように予め設計されていました。  エアコンカバー 室内機


お客様から ウッドデッキ の上に室外機を置きたくない。
とのご要望から、

ウッドデッキに穴を開けて
冷媒管類はデッキ下を這わせる様に致しました。


室外機2台はウッドデッキから見えない位置に
2段置き金具 にて設置しています。

ビルトインガレージ
雨水タンク太陽光発電設備、も備え
環境にも配慮した 最新優良住宅です。

お天気の良い日には
広いウッドデッキで のんびりお昼寝をしたり、お食事されるのもいいですね。

確かに そこに室外機があると邪魔ですし、見た目も台無しになります。





一戸建て 室内 / 室外ダクトカバー(配管化粧カバー)施工例 幕板あり

パナソニック Xシリーズ お掃除ロボット 換気(排気)ホース付きエアコン

2階と1階の境に 幕板 あり

エアコン2台の取り付けに
3本の 室外カバー(ホワイト / サイズ 60mm) が写っています。
どのような仕上がりになるか ご想像つきますでしょうか?


弊社では 幕板 部分に
ジャバラ(フリーコーナー)を使用しないようにしています。

幕板部分
に カバーの真ん中(センター) になる様に固定。

右写真のように カバーを 撓らせる(しならせる)ことで 直管にて 幕板箇所 を仕上げています。

中央写真の
○印 は2本のジョイント部材を揃えて設置しています。
ジョイント部分を揃えることで 見た目がぜんぜん違ってくるんですよ!


左壁/右壁 穴あけ工事

一戸建てでも 室内ダクトカバー(室内配管化粧カバー)
すると お部屋の美観 と お掃除のし易さ でお薦めです!

室内ダクトカバー施工
非常に繊細で丁寧な技術力が求められる作業です。

弊社は 室内機 と 室内カバーとの 接点で
隙間を出さない点
 がこだわりです!

インスタグラム(右壁穴あけ工事  富士通 ノクリアX)

https://www.instagram.com/p/BmzcW01nPJ_/






たすき掛け 筋交い柱 / 2段置き金具 / 排水 塩ビ管施工
内に たすき掛け(X字) で入っている
ダブル筋交い柱 穴あけ工事例です。

室内機真後ろに 穴を空けれない為
室内機下に 穴を空けたいとこですが
左には換気口 右にはコンセントがあります・・・

考慮した結果、コンセント位置に穴をあけ
コンセント接続自体を

室内ダクトカバー
(室内化粧カバー、室内配管カバー)
で覆い隠す施工としました!

壁内の柱を傷つけず
見た目に良い仕上がりに出来たと思います。

上記写真と同様の
一戸建て たすき掛け 筋交い柱 設置例です。

上の写真は三菱電機
こちらの写真は パナソニック の 排気ホース付きエアコン

一戸建て住宅でも
排水には十分な配慮が必要となります。


コンクリート仕上げ になっている 外構(エクステリア)で

排水のドレンホースを垂らしておくだけでは
夏場 車庫の前は
水浸しになり 排水ジミ  排水苔(コケ)が出来てしまいますね。

そこで 今回
雨樋に丸く綺麗に 穴をあけ
塩ビ管 を差し込む 排水施工としました!

室外機は 2段置き金具設置+コンクリートブロックBM400
4ヶ所から出る排水を1本にまとめて 雨樋内に流します。

雨樋内にゴミが入らないように
穴の周りは 防水コーキングも施します。

更にオプション工事の
発泡ウレタン(スリーブ内断熱処理)
もご注文頂きました。


インスタグラム(一戸建て コンクリート外構)

https://www.instagram.com/p/Bl5g1nUniak/




在来工法 耐震 筋交い柱 躯体参考写真

平面図 筋交い柱 (三角印)

(室内機の 右下 もしくは 左下 にスリーブを開ける場合 筋交い柱が殆ど干渉します)





■ シンメトリー(対称性)施工 & 高所2系統合流施工
2台のエアコンが並んで近い場合

室内側でも 室外側でも
symmetry シンメトリー【対称性】 を意識して
施工するのも 作業員の施工センスが問われます。

エアコン工事ではありますが、大げさに言えば
建物全体として考察する
ゲシュタルト心理学 に通じると云えるかもしれませんね!

エアコン工事も極めるには奥が深いです!

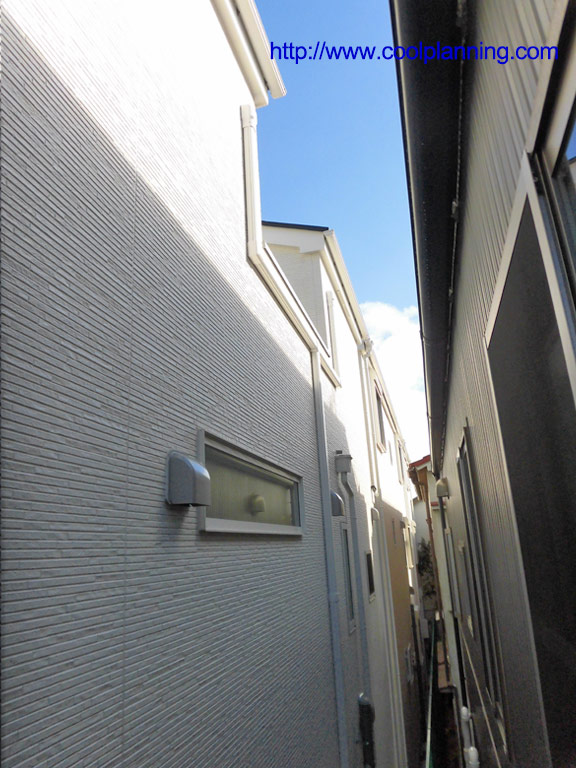

上記 3枚は 3階のエアコン2台分の配管を
途中から 1本のダクトカバー に収めて 1階へ降ろしました施工例です!

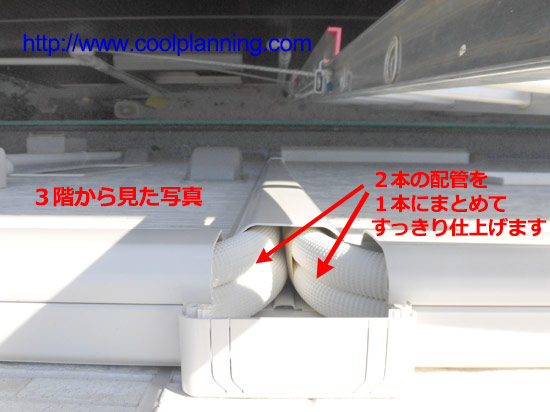

2台分の配管を 1本のダクトカバーにまとめる 2系統合流配管施工

2台のカバーをそれぞれ あみだくじ のように 曲げて曲げて曲げて 降ろすのではなく
できるだけシンプルに わずかな隙間を狙って降ろすことができました。

ビスの本数も減りますので、建物へのダメージも少くなりますね!

室外ダクトカバー(化粧カバー)の美観に配慮した施工例となります。

狭小住宅 3階高所作業に 加えて 2系統合流技術

簡単そうで簡単ではありません。。
他社ではまず出来ない工事技術だと自負しています。

インスタグラム(一戸建て 2系統合流)
https://www.instagram.com/p/BVwxBRCBoBl/


室外側の化粧カバー(室外ダクトカバー)が

近距離で並ぶ時には ジョイント箇所を 合わせると

見た目がグッと良く仕上がります。 印をご覧ください。

仕上がりの良い施工は 偶然ではなく 必然です!

必然性を高めるため
部材は少しでも多めに準備してご訪問する様にしています。


自身の仕事(作品)に対して 誇りこそ持つべき必然!





室内機3階 → 室外機1F 地面置き 施工写真例
ミサワホーム(蔵のある家)

天井高の2階と 中3階の取付用に スライダー
(2連アルミバシゴ) を2本立て掛けています。

スライダー を使用する際
御自宅から隣家フェンスまで
2階用は 1.8m
3階用は 2.1mの あき作業スペースが必要となります。

東芝エアコン 3台室外機の形状は同じでも大きさが違いますね。

室外ダクトカバーは パナソニック電工製  色:ホワイト サイズ60mm

発泡ウレタンとBM400 を オプション注文頂きました。

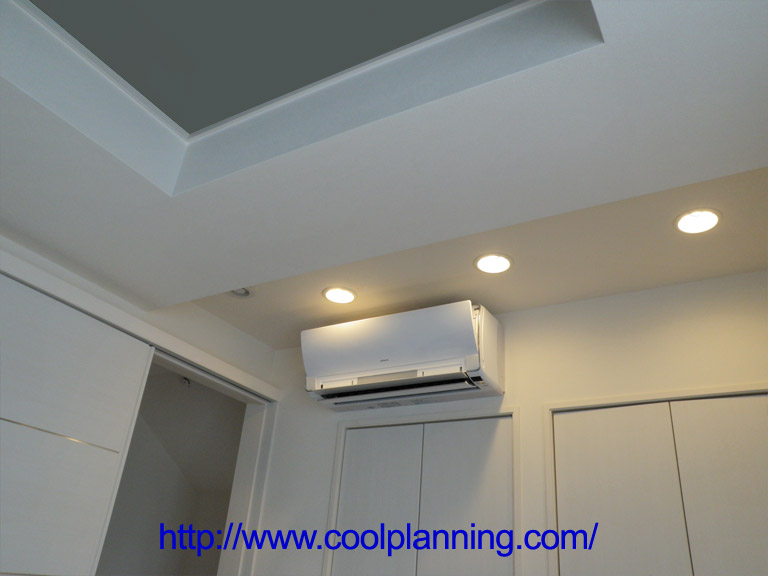

天井高 2階リビング FLから2.7m
に室内機を設置いたしました。

室内では 7尺脚立 まで準備可能
室内機は
最高で約3.8mの高さまで据付可能で御座います。


インスタグラム(3階 エアコン設置)
https://www.instagram.com/p/BqjEQRJneu3/





室外ダクトカバー(室外配管化粧カバー)
こちらのお宅でも
2連アルミハシゴ(スライダー) 2本使用する工事となりました。

バルコニーには養生用に 大きめの毛布を 2枚準備いたしました。

・室内機3階 → 室外機 2階バルコニー設置
   (ハシゴの角度が急なので作業は困難です)

・室内機2階 → 室外機 1階(玄関反対側) 2段置き金具設置

室外機 2段置き架台金具 高さ 参考寸法

コンクリートブロックBM400 を設置すると 金具の
最高上部位置は97cmとなります。
この上に もう1台の 室外機を乗せるようになります。

外壁の段差 にはジャバラ(フリーコーナー)を使用せず
  SIF-77-I を使用しています。


インスタグラム(外壁 化粧段差)

https://www.instagram.com/p/BpytJBGH01p/





デザイナーズハウス
こちらのご新居  天井高 吹き抜け リビングへは
東芝 大清快 (単相200V/2分4分配管) を取り付けました。

吹き抜け のお部屋には シーリングファン が合いますね!

温かく乾燥している空気は 湿度が少なく軽いため 上へ上昇します。
シーリングファンでお部屋の空気を 循環させるのも エネルギー効率 に良いですね。

東芝の フィルター自動お掃除機能は
室内機上部へ フィルターが飛び出します
(せり出てきます)ので 室内機から天井まで 十分な隙間を空ける注意が必要です。

インスタグラム(天井高 照明設置)
https://www.instagram.com/p/BlSsTT3g7el/

東芝 フィルターお掃除中の上昇 写真2枚

こちらの 天井高 リビングへは
パナソニック エアコンを取り付けました。

パナソニックの エアコンは稼働中
前面パネルが上昇
 します。

どちらのご新居も 天井高 リビング
開放感がありとても素敵ですね!

温かい空気が天井に こもらない様に
サーキュレーター があると良いと思います。

左の3枚も パナソニック です。
間接照明 がムードありますね

パナソニック
換気ホース付きエアコン(お掃除ロボット)

室外ダクトカバー(バクマ製)
色:ブラウン 施工例

穴の隙間にはパテ(粘土)ではなく
シリコンコーキングで完璧に防水処理
をいたします。





ミサワホーム  エアコン取り付け例

日立 RAS-S28Z 寝室 物入れ内 に冷媒管を通す施工例です。

シンプルで綺麗に 室内化粧カバーを設置するには
内壁、外壁 共に穴あけ位置を 考慮しなければいけません。

蔵のある家 がミサワホームの特長ですが
こちらのお部屋は天井にも 収納スペースがありました。
(蔵は床面積に入らないのがいいですね!)

インスタグラム (クローゼット上 室内機据付け)

https://www.instagram.com/p/BVwusPRBruP/

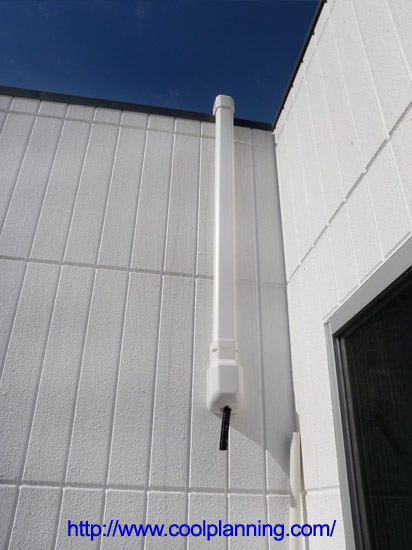

3F新築一戸建て住宅  配管立ちあげ工事 & 室外機 屋根置き設置

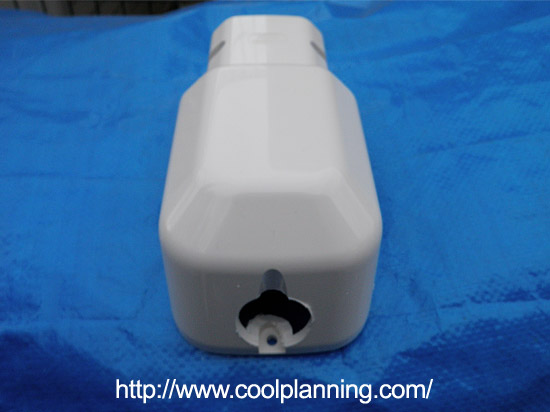

パナソニック電工製
ウォールコーナー  DAS-260S 色:ホワイト

こちらに 丸く穴を開けました。

どういう工事の際に使用するかと言いますと・・・

冷媒管 を上へあげる工事の際に使用します!

スリーブ(穴)から 冷媒管は上へあげても問題ありませんが
排水ホースは スリーブから下へ降ろさないと 水漏れになります。

室外機 天吊り金具設置(公団吊り)など の時にも
ダクトカバーに 排水用の穴を開けて 室外ダクトカバーを設置します。

排水は 通常のドレンホースではなく
耐久性と美観に優れた 塩ビ管施工にしました。

バルコニーに 室外機を置きたくない。
との ご要望から今回  室外機を 屋根置き設置 にしています。

室外機を1Fに置くより 冷媒管は短くなるので 外観も良いですね。
屋根に直接 ビス穴を開けて
室外機を固定するのは将来的に雨水による腐食が心配。
とのご意見から 架台(金具)を準備しました。

転倒防止ワイヤー 防振ゴム で強風時の滑り止めをしています。

直射日光と雨風に晒され続ける
屋根置き設置は 冷媒管の劣化も激しいため
接続箇所までダクトカバーを設置して
少しでも耐久性をあげるように施工しています。

日本家屋 瓦屋根 屋根置き

インスタグラム

https://www.instagram.com/p/Bg8p8lXBCoT/





洗面所 エアコン設置
神奈川県横浜市港北区

新築一戸建て デザイナーズハウス

洗面所にエアコンを設置 除湿機能で楽々部屋干し 洗面所(お風呂の脱衣場)に
エアコンを取付されるお客様が最近増えています。

エアコンでお洗濯物の乾燥

洗濯機から出してすぐに室内干しをしても
エアコンの タイマー除湿運転 もしくは 暖房運転
にて 一晩 で 乾燥!

花粉の時期、梅雨の雨の多い日、共働きのご家庭
には助かりますネ。

また、
一戸建て住宅で一番最初に補修が必要となってくるのは
バルコニー、キッチン、お風呂場(脱衣場) の水廻りだと思います。

お風呂場の湯気(湿気)をエアコンで取り除けば
カビの発生も抑えられ 家も長持ちしますね。

部屋干しにも貢献する
洗面所のエアコン設置 是非お勧めです!!


室内干し乾燥 施工例は インスタ でもご紹介しています!
  https://www.instagram.com/p/BhO1K9pBR8E/
  https://www.instagram.com/p/BhO1k1GBpCR/
